آشنایی با سوپاپ کنترل فشار و انواع آن
سوپاپ کنترل فشار یکی از قطعات مهم در بسیاری از سیستمهای صنعتی، کمپرسورها و مدارهای هوای فشرده است که وظیفه آن کنترل، تنظیم، کاهش یا محدودکردن فشار در بخش مشخصی از مدار است. کنترل صحیح فشار، علاوه بر حفظ عملکرد مناسب تجهیزات، میتواند از افزایش فشار غیرمجاز، افت عملکرد دستگاهها و آسیب به اجزای سیستم جلوگیری کند.
در کمپرسورها، بسته به نوع دستگاه و طراحی مدار، از انواع مختلفی از شیرها و سوپاپهای مرتبط با فشار استفاده میشود. رگلاتور فشار، شیر اطمینان، شیر حداقل فشار و برخی شیرهای کنترلی، هرکدام وظیفه متفاوتی دارند و نباید عملکرد آنها با یکدیگر اشتباه گرفته شود.
در این مقاله با آشنایی با سوپاپ کنترل فشار و انواع آن، کاربرد این قطعه در کمپرسور، تفاوت آن با شیر اطمینان و پرشر سوئیچ، علائم خرابی، نکات انتخاب و روشهای نگهداری آن آشنا میشویم.
.
آشنایی با سوپاپ کنترل فشار و عملکرد آن
سوپاپ کنترل فشار یا Pressure Control Valve قطعهای است که برای مدیریت فشار سیال در یک مدار استفاده میشود. این سیال میتواند هوا، روغن، آب یا سایر سیالات صنعتی باشد.
نحوه عملکرد سوپاپ به نوع آن بستگی دارد. در برخی مدلها، فشار سیال روی دیافراگم یا پیستون اثر میگذارد و در مقابل نیروی فنر یا مکانیزم کنترلی قرار میگیرد. با تغییر فشار، موقعیت عضو داخلی شیر تغییر کرده و میزان عبور سیال تنظیم میشود.
به همین دلیل، عبارت «سوپاپ کنترل فشار» یک عنوان کلی است و میتواند انواع مختلفی از تجهیزات کنترل و حفاظت فشار را شامل شود.
.
.
چرا کنترل فشار در کمپرسور اهمیت دارد؟
هوای فشرده در صنایع مختلف با فشار مشخصی مورد استفاده قرار میگیرد. اگر فشار کمتر از مقدار موردنیاز باشد، عملکرد تجهیزات پنوماتیک کاهش پیدا میکند و اگر فشار بیش از نیاز تنظیم شود، علاوه بر ایجاد فشار اضافی روی تجهیزات، میتواند مصرف انرژی را نیز افزایش دهد.
کنترل صحیح فشار در سیستم هوای فشرده به دلایل زیر اهمیت دارد:
- حفظ فشار مناسب در نقطه مصرف
- جلوگیری از افزایش فشار غیرمجاز
- محافظت از تجهیزات و خطوط
- کاهش نوسان فشار
- بهبود عملکرد تجهیزات پنوماتیک
- جلوگیری از افت فشار غیرضروری
- افزایش قابلیت اطمینان سیستم
- کمک به مدیریت مصرف انرژی
در یک سیستم استاندارد، کنترل فشار باید متناسب با ظرفیت کمپرسور، فشار کاری، دبی موردنیاز و مشخصات تجهیزات مصرفکننده انجام شود.
.
انواع سوپاپ کنترل فشار در سیستمهای صنعتی
برای انتخاب صحیح، ابتدا باید وظیفه سوپاپ مشخص شود. مهمترین انواع شیرها و سوپاپهای مرتبط با کنترل فشار عبارتاند از:
.
۱. رگلاتور یا شیر تنظیم فشار

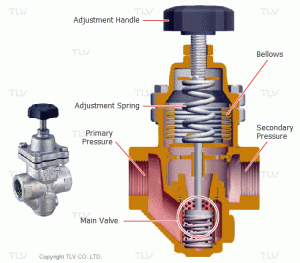

رگلاتور فشار یکی از رایجترین تجهیزات کنترل فشار در سیستمهای هوای فشرده است. وظیفه اصلی آن کاهش فشار ورودی و تنظیم فشار خروجی در محدوده موردنیاز مصرفکننده است.
برای مثال، ممکن است هوای فشرده در شبکه با فشار بالاتری تولید و ذخیره شود، اما یک ابزار پنوماتیک به فشار پایینتری نیاز داشته باشد. در این شرایط رگلاتور فشار در مسیر نصب شده و فشار مناسب را برای تجهیز مصرفکننده فراهم میکند.
انتخاب رگلاتور باید براساس فشار ورودی، فشار خروجی، دبی عبوری و افت فشار مجاز انجام شود.
.
۲. شیر اطمینان یا Safety Valve
شیر اطمینان با رگلاتور فشار تفاوت اساسی دارد. وظیفه اصلی شیر اطمینان، حفاظت از تجهیزات در برابر افزایش بیشازحد فشار است.
این شیر معمولاً در شرایط عادی بسته است و زمانی که فشار به مقدار تنظیمشده برسد، برای تخلیه فشار اضافی وارد عمل میشود.
استاندارد ISO 4126-1 الزامات عمومی مربوط به شیرهای ایمنی مورد استفاده برای حفاظت در برابر فشار بیشازحد را پوشش میدهد.
نکته مهم این است که رگلاتور فشار نباید بهعنوان جایگزین شیر اطمینان در نظر گرفته شود؛ زیرا هدف و عملکرد این دو قطعه متفاوت است.
.
۳. شیر کاهش فشار
شیر کاهش فشار یا Pressure Reducing Valve برای کاهش فشار سیال از یک مقدار بالاتر به فشار پایینتر و قابلاستفاده در بخش بعدی مدار به کار میرود.
این شیرها در سیستمهای پنوماتیک، خطوط تولید و بسیاری از تجهیزات صنعتی استفاده میشوند.
.
۴. شیر نگهدارنده فشار
شیر نگهدارنده فشار یا Pressure Sustaining Valve برای حفظ فشار در یک بخش مشخص از سیستم طراحی میشود.
در برخی مدارها لازم است فشار یک قسمت از سیستم از مقدار مشخصی پایینتر نرود. در چنین شرایطی شیر نگهدارنده فشار میتواند برای حفظ فشار موردنیاز مورد استفاده قرار گیرد.
.
۵. شیر کنترل فشار تفاضلی
در بعضی مدارهای صنعتی، کنترل فشار یک نقطه بهتنهایی کافی نیست و لازم است اختلاف فشار بین دو نقطه مشخص کنترل شود.
شیر کنترل فشار تفاضلی برای چنین کاربردهایی طراحی شده و میتواند در مدارهای صنعتی و فرآیندی مورد استفاده قرار گیرد.
.
.
.
سوپاپ کنترل فشار در کمپرسور اسکرو
در کمپرسورهای اسکرو، فشار در بخشهای مختلف دستگاه باید مطابق طراحی کمپرسور کنترل شود. به همین دلیل شیرهای مختلفی در مدار هوا، روغن و بخشهای کنترلی دستگاه مورد استفاده قرار میگیرند.
یکی از قطعات مهم در برخی کمپرسورهای اسکرو روغنی، شیر حداقل فشار یا Minimum Pressure Valve است.
این شیر معمولاً در مسیر خروجی مخزن جداکننده روغن قرار دارد و به حفظ حداقل فشار موردنیاز در مخزن کمک میکند. این فشار میتواند برای عملکرد مناسب مدار روغنکاری و فرآیند جداسازی روغن اهمیت داشته باشد.
طراحی دقیق این بخش به مدل و سازنده کمپرسور وابسته است؛ بنابراین هنگام تعویض شیر حداقل فشار باید مشخصات فنی قطعه اصلی و دستورالعمل سازنده بررسی شود.
.
شیر حداقل فشار کمپرسور چیست؟
شیر حداقل فشار کمپرسور یکی از اجزای مهم در بسیاری از کمپرسورهای اسکرو روغنی است. این شیر اجازه نمیدهد فشار بخش مربوطه در شرایط کاری خاص از محدوده موردنیاز پایینتر بیاید.
در صورت خرابی یا تنظیم نادرست این شیر، ممکن است علائمی مانند نوسان فشار، اختلال در مدار روغنکاری، افزایش افت فشار یا عملکرد نامناسب کمپرسور مشاهده شود.
به همین دلیل، در زمان سرویس کمپرسور باید وضعیت این شیر و سایر اجزای مرتبط با مدار فشار بررسی شود.
.
تفاوت سوپاپ کنترل فشار و شیر اطمینان چیست؟
یکی از اشتباهات رایج، یکسان دانستن شیر کنترل فشار و شیر اطمینان است. این دو قطعه ممکن است هر دو با فشار سروکار داشته باشند، اما وظیفه یکسانی ندارند.
| ویژگی | شیر کنترل فشار | شیر اطمینان |
|---|---|---|
| وظیفه اصلی | کنترل یا تنظیم فشار | حفاظت در برابر فشار بیشازحد |
| عملکرد | در شرایط کاری سیستم | معمولاً هنگام عبور فشار از حد تنظیمی |
| کاربرد | کنترل فرآیند | حفاظت تجهیزات |
| عملکرد عادی | ممکن است دائماً فعال باشد | معمولاً بسته است |
| هدف اصلی | رسیدن به فشار مناسب | جلوگیری از شرایط خطرناک |
بنابراین هنگام طراحی یا تعمیر سیستم هوای فشرده، نباید یک شیر تنظیم فشار را جایگزین تجهیز حفاظتی کرد.
.
.
تفاوت سوپاپ کنترل فشار و پرشر سوئیچ
پرشر سوئیچ نیز با فشار سیستم ارتباط دارد، اما عملکرد آن با سوپاپ متفاوت است.
پرشر سوئیچ فشار را پایش میکند و هنگامی که فشار به نقطه تنظیم برسد، یک فرمان الکتریکی صادر میکند. این فرمان میتواند برای روشن یا خاموشکردن کمپرسور یا کنترل یک مدار استفاده شود.
در مقابل، سوپاپ کنترل فشار با تغییر وضعیت مکانیکی یا کنترلی خود، مستقیماً روی جریان یا فشار سیال اثر میگذارد.
در بسیاری از سیستمهای صنعتی، هر دو تجهیز میتوانند در کنار یکدیگر مورد استفاده قرار گیرند.
.
مهمترین مشخصات فنی هنگام انتخاب سوپاپ
انتخاب سوپاپ مناسب تنها براساس سایز اتصال انجام نمیشود. برای انتخاب دقیق باید شرایط واقعی سیستم بررسی شود.
مهمترین پارامترهای انتخاب عبارتاند از:
- فشار ورودی
- فشار خروجی
- حداکثر فشار کاری
- دبی عبوری
- محدوده تنظیم فشار
- افت فشار
- نوع سیال
- دمای کاری
- جنس بدنه
- جنس آببندی
- نوع و اندازه اتصال
- نحوه نصب
- شرایط محیطی
- الزامات ایمنی
در سیستم هوای فشرده، ظرفیت عبور هوا اهمیت زیادی دارد. استفاده از یک سوپاپ کوچکتر از ظرفیت موردنیاز میتواند باعث افزایش افت فشار و کاهش فشار در نقطه مصرف شود.
.
افت فشار در سوپاپ کنترل فشار
هر قطعهای که در مسیر هوای فشرده قرار میگیرد میتواند مقداری افت فشار ایجاد کند. میزان این افت به طراحی شیر، دبی عبوری، فشار ورودی و شرایط کاری بستگی دارد.
اگر افت فشار سوپاپ زیاد باشد، ممکن است فشار کافی به تجهیزات مصرفکننده نرسد. در بعضی سیستمها، برای جبران این افت فشار، فشار کاری کمپرسور افزایش پیدا میکند که میتواند مصرف انرژی را افزایش دهد.
بنابراین هنگام انتخاب شیر باید علاوه بر سایز اتصال، دبی واقعی و افت فشار مجاز نیز بررسی شود.
.
.
علائم خرابی سوپاپ کنترل فشار
خرابی این قطعه میتواند خود را به شکلهای مختلفی نشان دهد. برخی از مهمترین علائم عبارتاند از:
- نوسان فشار
- کاهش فشار خروجی
- افزایش غیرعادی فشار
- نشتی هوا
- صدای غیرعادی
- افزایش افت فشار
- عملکرد نامنظم شیر
- بازشدن نامناسب شیر اطمینان
- کاهش دبی هوای خروجی
- تغییر فشار بدون تغییر شرایط مصرف
البته این علائم همیشه به معنای خرابی خود سوپاپ نیستند. گرفتگی فیلتر، نشتی خطوط، خرابی سنسور، تنظیم نادرست و مشکلات دیگر نیز میتوانند علائم مشابه ایجاد کنند.
.
دلایل خرابی سوپاپ کنترل فشار
عوامل مختلفی میتوانند باعث کاهش عملکرد یا خرابی سوپاپ شوند.
آلودگی و ذرات معلق
وجود ذرات، زنگزدگی و آلودگی در مسیر میتواند باعث گیرکردن اجزای داخلی شیر شود.
رطوبت و خوردگی
وجود رطوبت در سیستم هوای فشرده میتواند باعث خوردگی برخی قطعات فلزی و کاهش عمر مفید تجهیزات شود.
فرسودگی آببندی
اورینگها و سایر اجزای آببندی بهمرورزمان فرسوده میشوند و ممکن است باعث نشتی شوند.
تنظیم نادرست
تنظیم فشار خارج از محدوده مجاز میتواند عملکرد شیر را مختل کند.
انتخاب نامناسب
اگر ظرفیت سوپاپ با دبی و فشار سیستم مطابقت نداشته باشد، احتمال افزایش افت فشار و عملکرد نامناسب بیشتر خواهد شد.
.
نکات نگهداری سوپاپ کنترل فشار
بازرسی دورهای سوپاپ میتواند به تشخیص زودهنگام مشکلات کمک کند. بررسی نشتی، کنترل فشار ورودی و خروجی، بررسی وضعیت اتصالات و اطمینان از تنظیم صحیح شیر از اقدامات مهم نگهداری هستند.
در سیستمهای کمپرسور نیز بهتر است وضعیت شیرهای مرتبط با فشار در زمان سرویس دورهای دستگاه بررسی شود.
در مورد شیرهای اطمینان، آزمایش و سرویس باید مطابق دستورالعمل سازنده و الزامات ایمنی تجهیز انجام شود؛ زیرا این قطعات مستقیماً با حفاظت در برابر فشار بیشازحد ارتباط دارند.
استاندارد ISO 4414 نیز اصول و الزامات عمومی و ایمنی مربوط به سیستمهای پنوماتیک و اجزای آنها را پوشش میدهد.
.
.
جدول انتخاب سوپاپ کنترل فشار
| پارامتر | اهمیت در انتخاب |
|---|---|
| فشار ورودی | تعیین حداکثر فشار قابلتحمل شیر |
| فشار خروجی | تعیین محدوده تنظیم موردنیاز |
| دبی | جلوگیری از محدودشدن جریان |
| افت فشار | حفظ فشار مناسب در نقطه مصرف |
| دمای کاری | اطمینان از عملکرد صحیح قطعات داخلی |
| نوع سیال | تعیین جنس بدنه و آببندی |
| سایز اتصال | سازگاری با لوله و تجهیزات |
| محدوده تنظیم | امکان تنظیم فشار موردنیاز |
| جنس آببندی | جلوگیری از نشتی و خرابی زودهنگام |
| استاندارد | اطمینان از انطباق با الزامات فنی و ایمنی |
.
کاربرد سوپاپهای کنترل فشار در تجهیزات اطلس کوپکو
در تجهیزات هوای فشرده اطلس کوپکو نیز بسته به نوع کمپرسور و طراحی مدار، از شیرها و تجهیزات مختلفی برای کنترل فشار، جریان هوا و عملکرد مدار روغن استفاده میشود. انتخاب قطعه جایگزین باید براساس مدل دقیق کمپرسور و مشخصات فنی قطعه انجام شود.
در زمان سرویس کمپرسورهای اطلس کوپکو، بررسی اجزای مرتبط با فشار میتواند به تشخیص مشکلاتی مانند نوسان فشار، افت عملکرد و عملکرد نامناسب مدار کمک کند.
برای جلوگیری از انتخاب قطعه نامناسب، بهتر است شماره فنی قطعه، مدل کمپرسور، فشار کاری و مشخصات شیر قبل از خرید بررسی شود.
.
استانداردهای مرتبط با کنترل فشار
استانداردهای مختلفی بسته به نوع تجهیز و کاربرد آن میتوانند مورد توجه قرار گیرند.
ISO 4414 الزامات عمومی و ایمنی سیستمهای پنوماتیک را پوشش میدهد و مواردی مانند طراحی، نصب، تنظیم، بهرهبرداری و نگهداری سیستم را مورد توجه قرار میدهد.
ISO 4126 نیز به تجهیزات حفاظت در برابر فشار بیشازحد اختصاص دارد و برای بررسی الزامات شیرهای ایمنی، استاندارد مهمی محسوب میشود.
در پروژههای صنعتی، علاوه بر استانداردهای بینالمللی، باید الزامات سازنده، مقررات ایمنی و استانداردهای مربوط به مخازن و تجهیزات تحت فشار نیز بررسی شوند.
.
سؤالات متداول
.
سوپاپ کنترل فشار چیست؟
سوپاپ کنترل فشار قطعهای برای کنترل، تنظیم، کاهش یا حفظ فشار در یک مدار است. نوع عملکرد آن به طراحی و کاربرد شیر بستگی دارد.
.
سوپاپ کنترل فشار در کمپرسور چه کاربردی دارد؟
بسته به طراحی کمپرسور، این قطعات میتوانند برای کنترل فشار هوا، حفظ حداقل فشار، تنظیم فشار یا حفاظت از بخشهای مختلف سیستم استفاده شوند.
.
آیا سوپاپ کنترل فشار همان شیر اطمینان است؟
خیر. شیر کنترل فشار برای کنترل فشار در شرایط کاری استفاده میشود، درحالیکه شیر اطمینان برای حفاظت از سیستم در برابر فشار بیشازحد طراحی شده است.
.
شیر حداقل فشار کمپرسور چه کاری انجام میدهد؟
شیر حداقل فشار در برخی کمپرسورهای اسکرو روغنی برای حفظ حداقل فشار موردنیاز در بخش مربوط به مدار هوا و روغن استفاده میشود و عملکرد دقیق آن به طراحی کمپرسور بستگی دارد.
.
مهمترین نکته در خرید سوپاپ کنترل فشار چیست؟
فشار ورودی و خروجی، دبی، افت فشار، دمای کاری، نوع سیال، سایز اتصال و مشخصات فنی سازنده باید پیش از انتخاب بررسی شوند.
.
جمعبندی
آشنایی با سوپاپ کنترل فشار و انواع آن به درک بهتر عملکرد سیستمهای هوای فشرده و تجهیزات صنعتی کمک میکند. این قطعات بسته به نوع طراحی میتوانند وظیفه تنظیم فشار، کاهش فشار، حفظ فشار یا حفاظت در برابر افزایش بیشازحد فشار را بر عهده داشته باشند.
در کمپرسورها، انتخاب سوپاپ مناسب باید براساس نوع کمپرسور، فشار کاری، دبی، شرایط دمایی و وظیفه دقیق قطعه انجام شود. همچنین نباید رگلاتور فشار، شیر حداقل فشار، شیر اطمینان و پرشر سوئیچ را تجهیزات یکسان در نظر گرفت.
انتخاب صحیح و نگهداری منظم سوپاپها میتواند به پایداری فشار، افزایش ایمنی، کاهش افت فشار و عملکرد مطمئنتر سیستم هوای فشرده کمک کند.
.
منابع فنی
- ISO 4414 – Pneumatic fluid power — General rules and safety requirements for systems and their components
- ISO 4126-1 – Safety devices for protection against excessive pressure — Safety valves
- مستندات و راهنماهای فنی تجهیزات هوای فشرده و کمپرسورها
.
