درایر تبریدی چیست و کاربرد آن در کمپرسور؟

در سیستم‌های هوای فشرده، وجود رطوبت یکی از مهم‌ترین عواملی است که می‌تواند باعث خوردگی لوله‌ها، خرابی تجهیزات پنوماتیک، کاهش کیفیت هوای فشرده و افزایش هزینه‌های تعمیر و نگهداری شود. به همین دلیل استفاده از تجهیزات مناسب برای حذف رطوبت اهمیت زیادی دارد. اما درایر تبریدی چیست و کاربرد آن در کمپرسور چگونه است؟

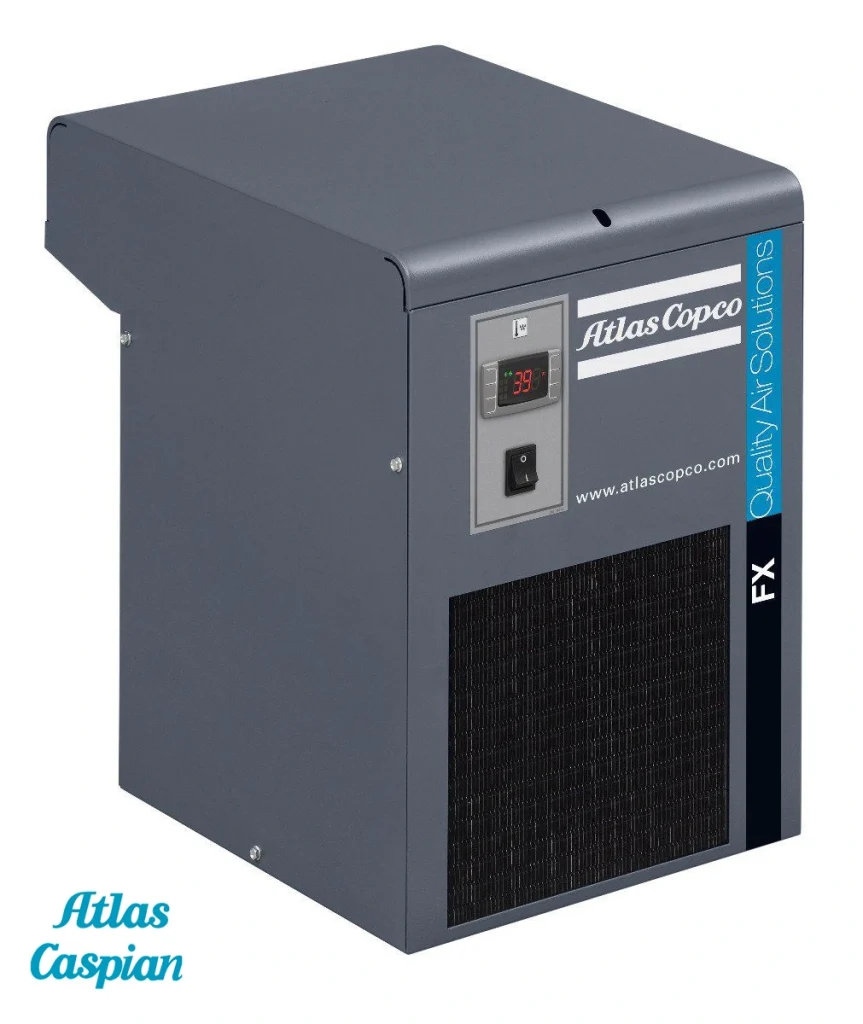

درایر تبریدی یا Refrigerated Air Dryer یکی از رایج‌ترین تجهیزات خشک‌کننده هوای فشرده است که با کاهش دمای هوای فشرده و تبدیل بخار آب به مایع، رطوبت موجود در هوا را جدا می‌کند. این تجهیز معمولاً پس از کمپرسور و تجهیزات خنک‌کننده نصب می‌شود و قبل از ورود هوای فشرده به شبکه توزیع قرار می‌گیرد.

درایرهای تبریدی برای بسیاری از کاربردهای عمومی و صنعتی گزینه‌ای مناسب هستند و در صورت انتخاب صحیح ظرفیت، می‌توانند از ورود آب و رطوبت به شبکه هوای فشرده جلوگیری کنند. استاندارد ISO 7183 نیز مشخصات و روش‌های آزمون عملکرد انواع خشک‌کن‌های هوای فشرده، از جمله خشک‌کن‌های تبریدی را پوشش می‌دهد.

.

درایر تبریدی چیست و چگونه کار می‌کند؟

برای پاسخ دقیق‌تر به سؤال درایر تبریدی چیست و کاربرد آن در کمپرسور، ابتدا باید با نحوه عملکرد این تجهیز آشنا شویم.

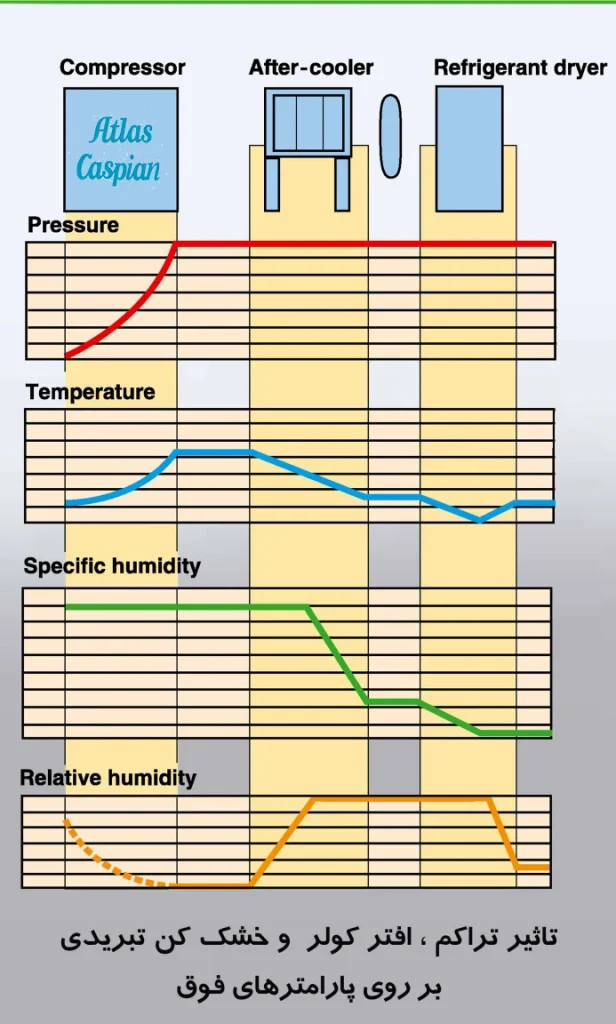

هوای محیط همیشه مقداری بخار آب دارد. هنگامی که این هوا وارد کمپرسور می‌شود و تحت فشار قرار می‌گیرد، میزان رطوبت موجود در حجم مشخصی از هوا افزایش پیدا می‌کند. پس از فشرده‌سازی و خنک‌شدن هوا، بخشی از بخار آب به شکل قطرات آب یا میعانات ظاهر می‌شود.

درایر تبریدی با استفاده از یک مدار تبریدی، دمای هوای فشرده را کاهش می‌دهد. با کاهش دما، بخار آب موجود در هوای فشرده متراکم شده و به آب مایع تبدیل می‌شود. سپس جداکننده و سیستم تخلیه میعانات، آب جمع‌شده را از مدار خارج می‌کنند.

در نهایت هوای خشک‌شده دوباره گرم می‌شود تا احتمال تشکیل مجدد میعان در خطوط انتقال کاهش پیدا کند. اطلس کوپکو نیز در توضیح عملکرد درایرهای تبریدی، فرآیند را بر پایه خنک‌کردن هوای فشرده، تقطیر آب و سپس گرم‌کردن مجدد هوا معرفی می‌کند.

.

.

کاربرد درایر تبریدی در کمپرسور چیست؟

مهم‌ترین کاربرد درایر تبریدی در کمپرسور، کاهش رطوبت هوای فشرده قبل از ورود آن به شبکه مصرف است. کمپرسور به‌تنهایی وظیفه تولید هوای فشرده را بر عهده دارد و برای دستیابی به کیفیت مناسب هوا، معمولاً به تجهیزات تصفیه و خشک‌کن نیاز است.

نصب یک درایر تبریدی مناسب می‌تواند مزایای زیر را به همراه داشته باشد:

• کاهش میزان آب و رطوبت در شبکه هوای فشرده
• جلوگیری از خوردگی داخلی لوله‌ها
• محافظت از تجهیزات پنوماتیک
• کاهش احتمال خرابی شیرها و عملگرهای پنوماتیکی
• جلوگیری از ورود آب به تجهیزات تولید و خطوط مصرف
• کاهش هزینه‌های تعمیر و نگهداری
• افزایش قابلیت اطمینان سیستم هوای فشرده
• بهبود کیفیت هوای مورد استفاده در فرآیندهای صنعتی

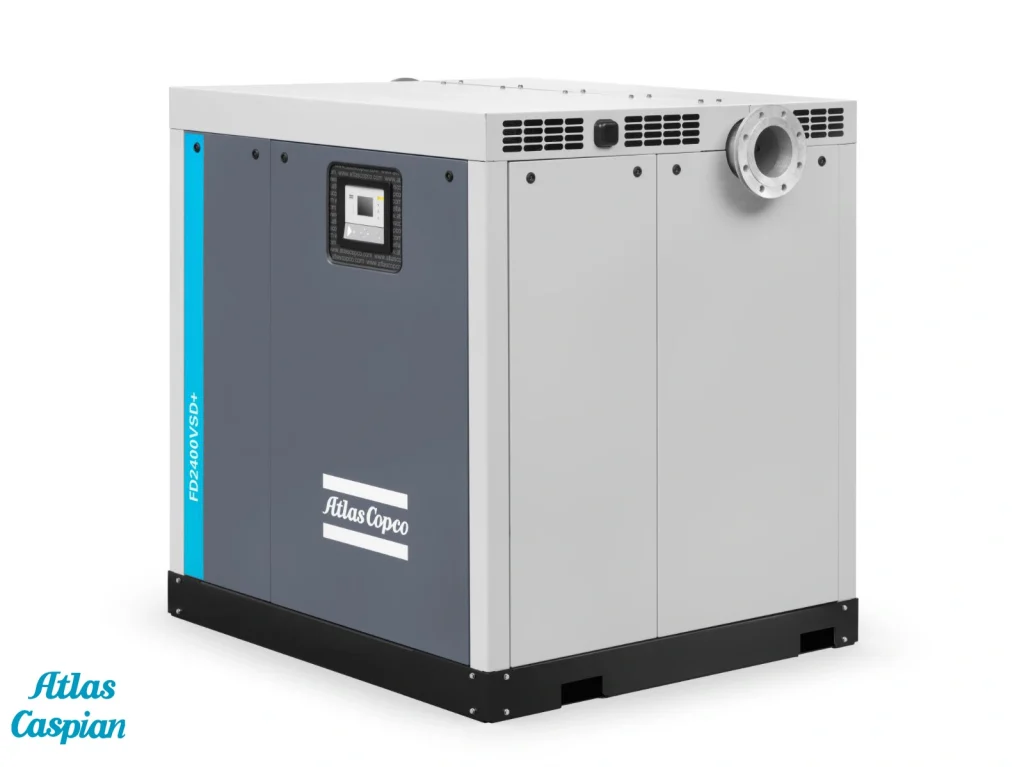

اطلس کوپکو نیز درایرهای تبریدی سری FD را برای حذف رطوبت از هوای فشرده پیش از ورود به شبکه معرفی می‌کند و هدف آن را کاهش آسیب‌های ناشی از رطوبت به ابزارها، تجهیزات و خطوط لوله می‌داند.

.

.

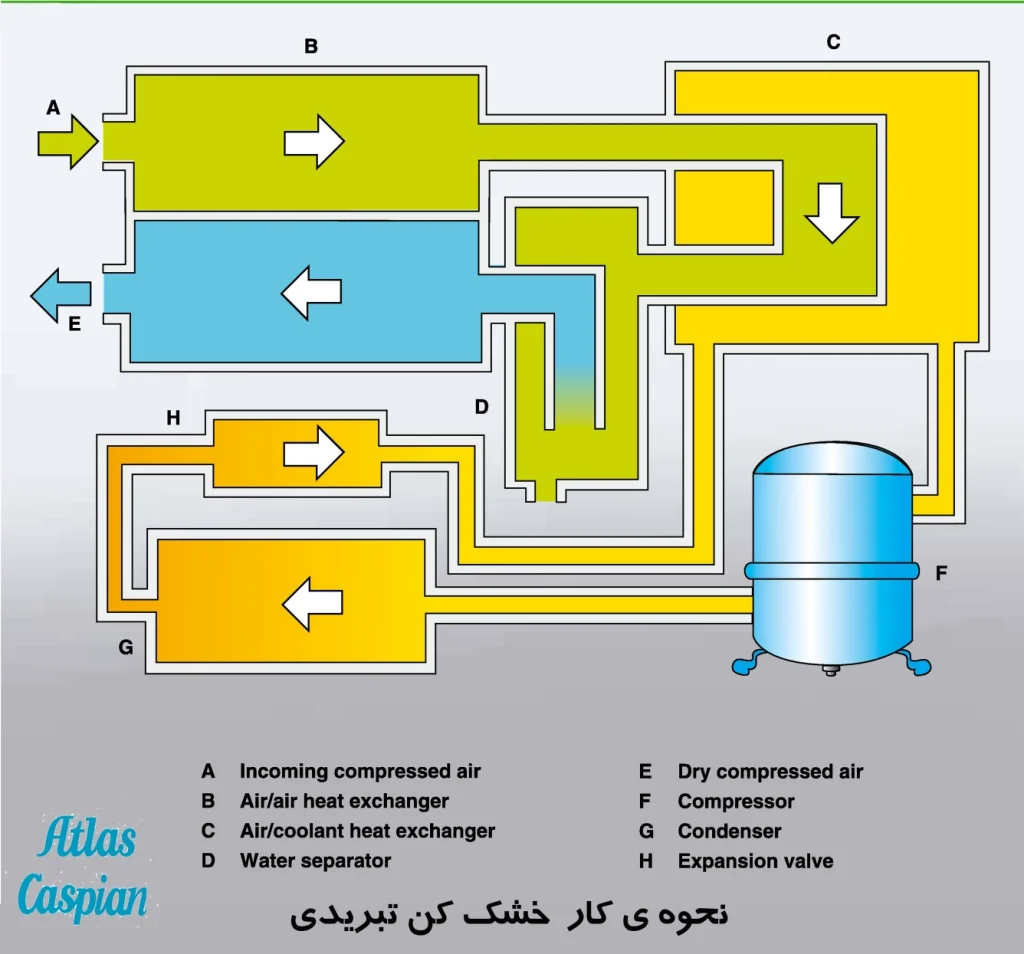

اجزای اصلی درایر تبریدی

ساختار دقیق درایر تبریدی با توجه به طراحی و مدل دستگاه متفاوت است، اما اجزای اصلی آن معمولاً شامل موارد زیر است:

.

مبدل حرارتی

مبدل حرارتی نقش مهمی در کاهش دمای هوای ورودی و بازیابی بخشی از انرژی حرارتی دارد. در این قسمت هوای گرم ورودی با هوای خشک خروجی تبادل حرارت می‌کند.

.

مدار تبرید

مدار تبرید شامل اجزایی مانند کمپرسور مبرد، کندانسور، شیر انبساط و اواپراتور است. این مدار وظیفه ایجاد سرمایش موردنیاز برای کاهش دمای هوای فشرده را بر عهده دارد.

جداکننده رطوبت

پس از سردشدن هوای فشرده، بخشی از بخار آب به مایع تبدیل می‌شود. جداکننده وظیفه جداسازی این قطرات آب از جریان هوا را دارد.

سیستم تخلیه میعانات

آب جمع‌شده باید از سیستم خارج شود. تخلیه‌کننده میعانات می‌تواند به‌صورت اتوماتیک یا در برخی طراحی‌ها با روش‌های دیگر عمل کند.

سیستم کنترل

درایرهای مدرن می‌توانند به سیستم کنترل الکترونیکی مجهز باشند تا عملکرد دستگاه، دما، فشار و شرایط کاری را کنترل و مدیریت کنند.

نقطه شبنم در درایر تبریدی چیست؟

یکی از مهم‌ترین مشخصات فنی هنگام انتخاب درایر، نقطه شبنم تحت فشار یا Pressure Dew Point (PDP) است.

نقطه شبنم تحت فشار، دمایی است که در فشار کاری سیستم، بخار آب موجود در هوای فشرده شروع به تبدیل‌شدن به مایع می‌کند. بنابراین هرچه نقطه شبنم پایین‌تر باشد، هوای فشرده خشک‌تر خواهد بود.

درایرهای تبریدی معمولاً برای دستیابی به نقطه شبنم در محدوده‌ای مناسب برای کاربردهای عمومی صنعتی طراحی می‌شوند. اطلس کوپکو برای برخی از درایرهای FD خود نقطه شبنم تحت فشار تا حدود +3°C را اعلام کرده است؛ البته مقدار واقعی به مدل، شرایط کاری و مشخصات دستگاه بستگی دارد.

به همین دلیل هنگام خرید درایر نباید فقط به ظرفیت کمپرسور توجه کرد و باید نقطه شبنم موردنیاز فرآیند نیز مشخص شود.

مزایای استفاده از درایر تبریدی در سیستم هوای فشرده

استفاده از درایر تبریدی می‌تواند نقش مهمی در افزایش قابلیت اطمینان شبکه هوای فشرده داشته باشد. مهم‌ترین مزایای آن عبارت‌اند از:

کاهش رطوبت: اصلی‌ترین وظیفه درایر، حذف بخش قابل‌توجهی از رطوبت موجود در هوای فشرده است.

محافظت از خطوط لوله: وجود آب در شبکه می‌تواند باعث خوردگی و آسیب به تجهیزات انتقال هوا شود.

محافظت از تجهیزات پنوماتیک: رطوبت می‌تواند عملکرد شیرها، جک‌ها، ابزارهای پنوماتیکی و تجهیزات کنترلی را تحت تأثیر قرار دهد.

کاهش خرابی و توقف تولید: هوای خشک‌تر باعث کاهش مشکلات ناشی از میعانات در بسیاری از کاربردهای صنعتی می‌شود.

نگهداری نسبتاً ساده: در مقایسه با برخی سیستم‌های خشک‌کن پیشرفته‌تر، ساختار درایر تبریدی برای بسیاری از کاربردهای عمومی ساده‌تر و نگهداری آن آسان‌تر است.

تفاوت درایر تبریدی و درایر دسیکانت

یکی از پرسش‌های رایج هنگام طراحی سیستم هوای فشرده این است که درایر تبریدی بهتر است یا درایر دسیکانت؟

درایر تبریدی با سردکردن هوا و تقطیر رطوبت کار می‌کند، درحالی‌که درایر دسیکانت از مواد جاذب برای جذب بخار آب استفاده می‌کند.

درایر تبریدی معمولاً برای کاربردهای عمومی صنعتی و محیط‌هایی که دمای خطوط از محدوده انجماد بالاتر است، گزینه مناسبی محسوب می‌شود. در مقابل، زمانی که به نقطه شبنم بسیار پایین نیاز باشد یا هوای فشرده در محیط‌های بسیار سرد استفاده شود، درایر دسیکانت می‌تواند انتخاب مناسب‌تری باشد.

اطلس کوپکو برای درایرهای تبریدی محدوده معمول نقطه شبنم حدود +3 تا +7 درجه سانتی‌گراد را ذکر می‌کند، درحالی‌که سیستم‌های دسیکانت می‌توانند برای دستیابی به نقطه شبنم بسیار پایین‌تر، مانند حدود -40°C، استفاده شوند.

بنابراین انتخاب نوع درایر باید براساس نیاز واقعی فرآیند انجام شود و نمی‌توان یک نوع خشک‌کن را برای تمام صنایع بهترین گزینه دانست.

درایر تبریدی برای چه صنایعی مناسب است؟

درایر تبریدی در بسیاری از صنایع کاربرد دارد؛ به‌خصوص در مواردی که هوای فشرده خشک و عاری از آب مایع موردنیاز است، اما به نقطه شبنم بسیار پایین نیاز نیست.

برخی از کاربردهای رایج عبارت‌اند از:

• صنایع تولیدی و کارخانه‌ها
• خطوط مونتاژ
• صنایع خودروسازی
• کارگاه‌های صنعتی
• تجهیزات پنوماتیک
• خطوط بسته‌بندی
• ابزارهای هوای فشرده
• سیستم‌های اتوماسیون صنعتی
• ماشین‌آلات تولیدی

البته در صنایع دارویی، غذایی، الکترونیک و فرآیندهای حساس، تنها انتخاب درایر کافی نیست و باید الزامات کیفیت هوای فشرده، فیلتراسیون، روغن و سایر آلاینده‌ها نیز بر اساس کاربرد و استاندارد مربوطه بررسی شود.

نحوه انتخاب درایر تبریدی مناسب برای کمپرسور

انتخاب درایر باید بر اساس شرایط واقعی کار انجام شود. مهم‌ترین پارامترهایی که هنگام انتخاب باید بررسی شوند عبارت‌اند از:

ظرفیت هوادهی کمپرسور

ظرفیت درایر باید با دبی واقعی هوای فشرده متناسب باشد. انتخاب درایر کوچک‌تر از نیاز سیستم می‌تواند باعث کاهش عملکرد خشک‌کن و افزایش رطوبت خروجی شود.

فشار کاری

ظرفیت و عملکرد درایر به فشار هوای ورودی وابسته است؛ بنابراین فشار کاری سیستم باید هنگام انتخاب بررسی شود.

دمای هوای ورودی

دمای بالای هوای ورودی می‌تواند بار حرارتی درایر را افزایش دهد. به همین دلیل شرایط واقعی کار باید در انتخاب ظرفیت لحاظ شود.

دمای محیط

محل نصب و دمای محیط نیز بر عملکرد مدار تبرید و کندانسور اثر می‌گذارد.

.

نقطه شبنم موردنیاز

مهم‌ترین سؤال این است که فرآیند به چه میزان خشکی نیاز دارد. برای بسیاری از کاربردهای عمومی، درایر تبریدی مناسب است؛ اما برای فرآیندهای حساس یا محیط‌های سرد ممکن است به خشک‌کن دسیکانت نیاز باشد.

استاندارد ISO 7183 نیز پارامترهایی مانند نقطه شبنم تحت فشار، دبی، افت فشار، مصرف انرژی و صدای تولیدشده را در ارزیابی عملکرد خشک‌کن‌های هوای فشرده مورد توجه قرار می‌دهد.

محل نصب درایر تبریدی در سیستم هوای فشرده

در یک سیستم معمولی، مسیر تجهیزات می‌تواند به‌صورت زیر باشد:

کمپرسور → افترکولر → جداکننده آب → فیلتر → درایر تبریدی → فیلترهای موردنیاز → مخزن و شبکه مصرف

البته آرایش دقیق تجهیزات باید بر اساس طراحی سیستم، کیفیت هوای موردنیاز و توصیه سازنده تعیین شود.

در برخی کمپرسورها نیز ممکن است درایر به‌صورت یکپارچه یا Integrated Dryer در مجموعه کمپرسور نصب شود. این طراحی می‌تواند فضای موردنیاز برای نصب را کاهش دهد و عملکرد تجهیزات را متناسب با ظرفیت کمپرسور تنظیم کند.

.

نگهداری درایر تبریدی

برای حفظ عملکرد مناسب درایر، نگهداری دوره‌ای اهمیت زیادی دارد. تمیز نگه‌داشتن کندانسور، بررسی سیستم تخلیه میعانات، کنترل دما و فشار، بررسی نشتی و توجه به شرایط عملکردی دستگاه از اقدامات مهم نگهداری هستند.

کثیف‌شدن کندانسور می‌تواند دفع حرارت را مختل کند و باعث افزایش فشار مدار تبرید و کاهش راندمان دستگاه شود. همچنین عملکرد نامناسب تخلیه‌کننده میعانات می‌تواند باعث باقی‌ماندن آب در سیستم شود.

بنابراین سرویس دوره‌ای درایر باید مطابق دستورالعمل سازنده انجام شود.

.

آیا درایر تبریدی برای هر کمپرسوری مناسب است؟

خیر. انتخاب درایر باید براساس ظرفیت کمپرسور، فشار کاری، دمای ورودی، دمای محیط، نقطه شبنم موردنیاز و نوع کاربرد انجام شود.

برای مثال، اگر هوای فشرده در یک محیط بسیار سرد استفاده شود، نقطه شبنم +3°C ممکن است برای جلوگیری از تشکیل میعان کافی نباشد. در چنین شرایطی باید گزینه‌های دیگری مانند درایر دسیکانت بررسی شود. تعیین نقطه شبنم مناسب باید بر اساس پایین‌ترین دمایی که سیستم در مسیر پایین‌دست تجربه می‌کند انجام شود.

.

سؤالات متداول درباره درایر تبریدی

.

درایر تبریدی چیست و کاربرد آن در کمپرسور چیست؟

درایر تبریدی تجهیزی برای کاهش رطوبت هوای فشرده است که با سردکردن هوا، بخار آب را به مایع تبدیل کرده و آن را از جریان هوای فشرده جدا می‌کند. کاربرد اصلی آن محافظت از شبکه، تجهیزات پنوماتیک و فرآیند تولید در برابر رطوبت است.

.

آیا درایر تبریدی همان رطوبت‌گیر کمپرسور است؟

در کاربردهای صنعتی، درایر تبریدی یکی از تجهیزات اصلی خشک‌کردن هوای فشرده محسوب می‌شود؛ اما تمام رطوبت‌گیرها الزاماً از فناوری تبریدی استفاده نمی‌کنند. درایر دسیکانت نمونه‌ای از فناوری متفاوت برای خشک‌کردن هوای فشرده است.

.

نقطه شبنم در درایر تبریدی چقدر است؟

بسته به مدل و شرایط کاری، درایرهای تبریدی معمولاً برای نقطه شبنم مثبت طراحی می‌شوند. برخی مدل‌های اطلس کوپکو می‌توانند به نقطه شبنم تحت فشار حدود +3°C برسند.

.

درایر تبریدی بهتر است یا دسیکانت؟

برای بسیاری از کاربردهای عمومی صنعتی، درایر تبریدی انتخاب مناسبی است؛ اما اگر به نقطه شبنم بسیار پایین نیاز باشد، درایر دسیکانت می‌تواند گزینه مناسب‌تری باشد.

.

آیا استفاده از درایر برای کمپرسور ضروری است؟

ضرورت استفاده از درایر به کیفیت هوای موردنیاز و شرایط سیستم بستگی دارد. در بسیاری از شبکه‌های صنعتی که وجود رطوبت می‌تواند باعث خوردگی، خرابی تجهیزات یا کاهش کیفیت محصول شود، استفاده از سیستم خشک‌کن مناسب اهمیت زیادی دارد.

.

جمع‌بندی؛ درایر تبریدی چیست و کاربرد آن در کمپرسور

در پاسخ به سؤال درایر تبریدی چیست و کاربرد آن در کمپرسور می‌توان گفت که درایر تبریدی یکی از مهم‌ترین تجهیزات تصفیه و آماده‌سازی هوای فشرده است که با استفاده از فرآیند سرمایش، بخار آب را متراکم و از جریان هوای فشرده جدا می‌کند.

استفاده صحیح از درایر تبریدی می‌تواند به کاهش رطوبت شبکه، محافظت از تجهیزات پنوماتیک، کاهش خوردگی خطوط لوله و افزایش قابلیت اطمینان سیستم هوای فشرده کمک کند. بااین‌حال، انتخاب آن باید بر اساس ظرفیت کمپرسور، فشار کاری، دمای ورودی و محیط و مهم‌تر از همه، نقطه شبنم موردنیاز انجام شود.

در سیستم‌های هوای فشرده مدرن، برندهایی مانند اطلس کوپکو نیز درایرهای تبریدی را به‌عنوان بخشی از راهکار آماده‌سازی هوای فشرده ارائه می‌کنند و برخی مدل‌های آن‌ها با نقطه شبنم تحت فشار تا حدود +3°C طراحی شده‌اند.

.

منابع فنی

• استاندارد ISO 7183:2007 – Compressed-air dryers — Specifications and testing؛ شامل مشخصات و روش‌های آزمون خشک‌کن‌های هوای فشرده، از جمله خشک‌کن‌های تبریدی.
• مستندات فنی و راهنمای انتخاب درایرهای هوای فشرده Atlas Copco.
• مشخصات فنی درایرهای تبریدی Atlas Copco FD و اطلاعات مربوط به نقطه شبنم و عملکرد آن‌ها.

.
