آشنایی با خشک کن تبریدی FD و کاربردشان در کمپرسور
خشک کن (درایر) تبریدی FD یکی از تجهیزات مهم در سیستم هوای فشرده است که برای کاهش رطوبت موجود در هوای خروجی کمپرسور استفاده می‌شود. وجود رطوبت در هوای فشرده می‌تواند باعث خوردگی خطوط انتقال، آسیب به تجهیزات پنوماتیک، اختلال در فرایندهای تولید و کاهش کیفیت محصول نهایی شود. به همین دلیل، استفاده از تجهیزات مناسب برای خشک کردن هوای فشرده در بسیاری از صنایع اهمیت زیادی دارد.
در این مقاله به آشنایی با خشک کن تبریدی FD و کاربردشان در کمپرسور می‌پردازیم و نحوه عملکرد، اجزای اصلی، نقطه شبنم، تفاوت مدل‌های معمولی و VSD، استانداردهای مرتبط و نکات مهم نگهداری و انتخاب این تجهیزات را بررسی می‌کنیم.
خشک کن تبریدی FD چیست؟
خشک کن تبریدی FD نوعی خشک کن هوای فشرده است که با استفاده از مدار تبرید، دمای هوای فشرده را کاهش می‌دهد تا بخار آب موجود در آن به مایع تبدیل شود. سپس آب متراکم‌شده از جریان هوای فشرده جدا و تخلیه می‌شود.
در این فرایند، هوای فشرده پس از خروج از کمپرسور وارد خشک کن می‌شود و ابتدا در مبدل حرارتی هوا به هوا تا حدی خنک می‌شود. سپس در بخش تبریدی، دمای هوا بیشتر کاهش پیدا می‌کند. با کاهش دما، بخشی از بخار آب موجود در هوای فشرده متراکم شده و به قطرات آب تبدیل می‌شود.
آب تشکیل‌شده توسط جداکننده از جریان هوا خارج می‌شود و هوای خشک‌تر در ادامه مجدداً گرم می‌شود. این ساختار باعث می‌شود هوای فشرده با میزان رطوبت کنترل‌شده در اختیار تجهیزات پایین‌دست قرار گیرد.
خشک کن تبریدی FD چگونه کار می‌کند؟
عملکرد خشک کن تبریدی FD بر پایه سرد کردن هوای فشرده و جدا کردن رطوبت حاصل از آن انجام می‌شود. این فرایند را می‌توان در چند مرحله اصلی بررسی کرد.
ورود هوای فشرده به خشک کن
هوای فشرده گرم و مرطوب پس از خروج از کمپرسور و تجهیزات اولیه وارد خشک کن می‌شود. این هوا معمولاً حاوی بخار آب است که در اثر فرایند تراکم و شرایط محیطی وارد سیستم شده است.
اگر این رطوبت بدون تصفیه وارد شبکه شود، احتمال تشکیل آب در لوله‌ها و تجهیزات پایین‌دست افزایش پیدا می‌کند.
پیش‌خنک‌کاری هوای فشرده
در مرحله بعد، هوای فشرده گرم از مبدل حرارتی هوا به هوا عبور می‌کند. در این قسمت، هوای ورودی با هوای سردتر خروجی تبادل حرارت انجام می‌دهد.
این مرحله باعث کاهش دمای هوای ورودی و کاهش بار حرارتی مورد نیاز برای مدار تبرید می‌شود.
سرد کردن توسط مدار تبرید
پس از پیش‌خنک‌کاری، هوای فشرده وارد مبدل حرارتی هوا به مبرد می‌شود. در این قسمت، مدار تبرید دمای هوا را کاهش می‌دهد.
با کاهش دما، بخشی از بخار آب موجود در هوا به مایع تبدیل می‌شود. در خشک کن‌های FD، این فرایند برای دستیابی به نقطه شبنم فشاری مناسب انجام می‌شود.
جداسازی و تخلیه آب
پس از تشکیل قطرات آب، این قطرات باید از جریان هوای فشرده جدا شوند. جداکننده داخلی خشک کن وظیفه جداسازی آب متراکم‌شده را بر عهده دارد.
آب جداشده سپس توسط سیستم تخلیه کندانس از دستگاه خارج می‌شود. عملکرد صحیح این بخش اهمیت زیادی دارد، زیرا تجمع آب در داخل سیستم می‌تواند عملکرد خشک کن را کاهش دهد.
گرم شدن مجدد هوای خشک
در مرحله نهایی، هوای سرد و خشک از مبدل هوا به هوا عبور می‌کند و با هوای گرم ورودی تبادل حرارت انجام می‌دهد.
در نتیجه، دمای هوای خروجی افزایش پیدا می‌کند و احتمال تشکیل مجدد میعانات در بخش‌های پایین‌دست شبکه کاهش می‌یابد.
همچنین می‌توانید جهت کسب اطلاعات بیشتر و مشاوره خرید با کارشناسان ما در اطلس کاسپین در ارتباط باشید
اجزای اصلی خشک کن تبریدی FD
خشک کن تبریدی FD از مجموعه‌ای از اجزای حرارتی، مکانیکی و تبریدی تشکیل شده است. مهم‌ترین اجزای آن عبارت‌اند از:
- مبدل حرارتی هوا به هوا
- مبدل حرارتی هوا به مبرد
- کمپرسور مبرد
- کندانسور
- شیر انبساط
- جداکننده آب
- سیستم تخلیه کندانس
- فیلتر مدار مبرد
- جداکننده مایع
- سیستم کنترل و پایش
عملکرد صحیح این اجزا در کنار یکدیگر باعث می‌شود رطوبت موجود در هوای فشرده کاهش پیدا کند و شرایط مناسب‌تری برای استفاده از هوا در تجهیزات پایین‌دست فراهم شود.
نقش خشک کن تبریدی FD در کنترل روغن هوای فشرده
در سیستم‌های هوای فشرده، علاوه بر رطوبت، احتمال وجود ذرات روغن و آئروسل‌های روغنی نیز وجود دارد. این موضوع به‌ویژه در کمپرسورهای اسکرو اویل اینجکت اهمیت بیشتری دارد، زیرا روغن در فرایند تراکم در تماس با هوای فشرده قرار می‌گیرد.
بااین‌حال، باید توجه داشت که وظیفه اصلی خشک کن تبریدی FD، کاهش رطوبت و حذف آب متراکم‌شده از هوای فشرده است و نباید آن را جایگزین فیلتر روغن یا فیلتر کوالسینگ دانست.
برای کنترل روغن موجود در هوای فشرده، معمولاً از فیلترهای مناسب در کنار خشک کن استفاده می‌شود. این فیلترها می‌توانند ذرات و آئروسل‌های روغنی را تا میزان مشخصی جدا کنند. بنابراین، در یک سیستم کامل تصفیه هوای فشرده، خشک کن و فیلترها وظایف متفاوتی دارند و استفاده صحیح از هر دو برای دستیابی به کیفیت هوای مورد نیاز اهمیت دارد.
استاندارد ISO 8573-1 نیز کیفیت هوای فشرده را از نظر آلاینده‌هایی مانند ذرات جامد، آب و روغن طبقه‌بندی می‌کند. به همین دلیل، انتخاب تجهیزات تصفیه باید بر اساس کلاس کیفیت مورد نیاز مصرف‌کننده انجام شود.
در نتیجه، اگر سیستم هوای فشرده به کنترل هم‌زمان رطوبت و روغن نیاز داشته باشد، باید خشک کن تبریدی FD در کنار فیلترهای مناسب مورد استفاده قرار گیرد. انتخاب ظرفیت و نوع فیلتر نیز باید بر اساس دبی، فشار کاری، میزان آلودگی و الزامات فرایند انجام شود.

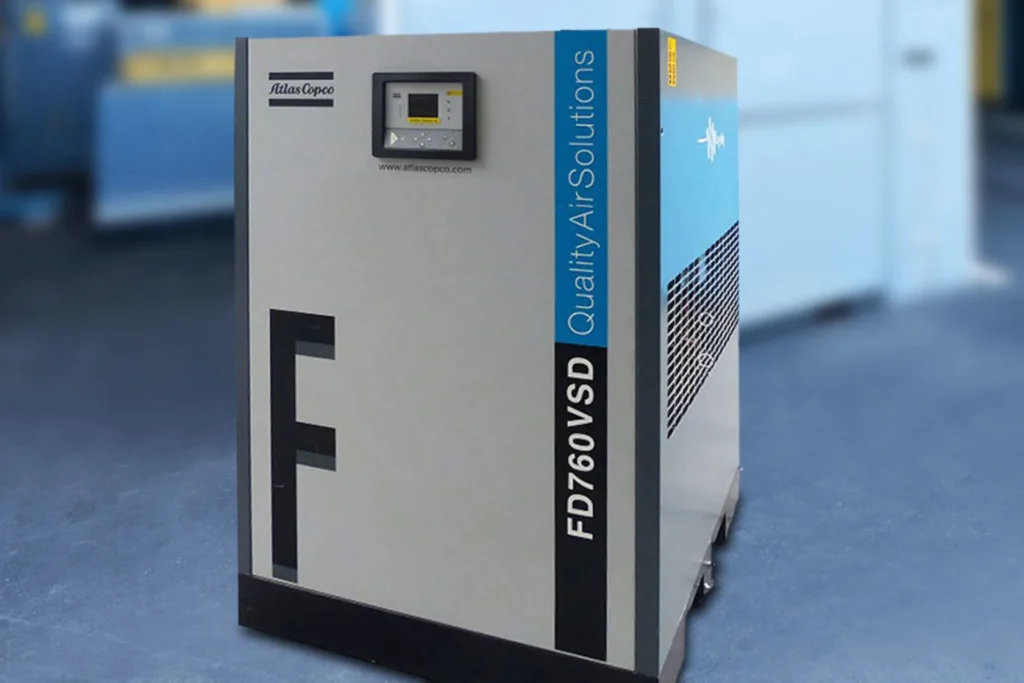

تفاوت خشک کن FD معمولی و FD VSD چیست؟
در خانواده خشک کن FD، برخی مدل‌ها به فناوری VSD مجهز هستند. در مدل‌های معمولی، مدار تبرید با ساختار مشخصی فعالیت می‌کند، درحالی‌که در مدل‌های VSD سرعت عملکرد کمپرسور مدار تبرید می‌تواند متناسب با شرایط کاری تغییر کند.
در زمان کاهش مصرف هوای فشرده، فناوری VSD می‌تواند ظرفیت عملکرد مدار تبرید را کاهش دهد. در نتیجه، در شرایط بار متغیر امکان مدیریت بهتر مصرف انرژی فراهم می‌شود.
انتخاب بین مدل معمولی و FD VSD باید بر اساس دبی هوای فشرده، میزان تغییرات مصرف، ساعات کار، شرایط محیطی و هزینه انرژی انجام شود.
کاربرد خشک کن تبریدی FD در کمپرسور
یکی از مهم‌ترین بخش‌های آشنایی با خشک کن (درایر) تبریدی FD و کاربردشان در کمپرسور، شناخت محل استفاده و نقش این تجهیزات در سیستم هوای فشرده است.
خشک کن تبریدی می‌تواند پس از کمپرسور و در مسیر آماده‌سازی هوای فشرده نصب شود تا میزان رطوبت هوا را کاهش دهد.
استفاده در تجهیزات پنوماتیک
ابزارها و تجهیزات پنوماتیک برای عملکرد مناسب به هوای فشرده با کیفیت نیاز دارند. وجود آب در هوای فشرده می‌تواند باعث خوردگی و ایجاد اختلال در عملکرد برخی تجهیزات شود.
استفاده از خشک کن مناسب می‌تواند میزان ورود آب به تجهیزات پنوماتیک را کاهش دهد.
استفاده در خطوط تولید صنعتی
در بسیاری از خطوط تولید و صنایع تولیدی، کیفیت هوای فشرده بر عملکرد تجهیزات و کیفیت فرایند تأثیر دارد. کاهش رطوبت هوا می‌تواند به حفظ شرایط مناسب‌تر در شبکه هوای فشرده کمک کند.
استفاده در سیستم‌های کنترل و اتوماسیون
برخی تجهیزات کنترل و اتوماسیون صنعتی به هوای فشرده خشک و پایدار نیاز دارند. کنترل میزان رطوبت می‌تواند از ایجاد مشکلات ناشی از وجود آب در سیستم جلوگیری کند.
صنایع رنگ و بسته‌بندی
در برخی فرایندهای رنگ‌آمیزی، بسته‌بندی و تولید صنعتی، وجود رطوبت در هوای فشرده می‌تواند بر کیفیت فرایند اثر بگذارد. به همین دلیل، خشک کردن هوای فشرده در چنین کاربردهایی اهمیت بیشتری پیدا می‌کند.
نقطه شبنم خشک کن FD چقدر است؟
یکی از مهم‌ترین مشخصات فنی خشک کن تبریدی FD، نقطه شبنم فشاری یا Pressure Dew Point است. نقطه شبنم دمایی است که در آن بخار آب موجود در هوا شروع به متراکم شدن می‌کند.
خشک کن‌های FD برای دستیابی به نقطه شبنم فشاری حدود +3 درجه سانتی‌گراد در شرایط مشخص طراحی شده‌اند. بااین‌حال، مقدار واقعی نقطه شبنم به عواملی مانند دمای ورودی هوا، فشار کاری، دبی و شرایط محیطی وابسته است.
برای کاربردهایی که به نقطه شبنم بسیار پایین نیاز دارند، ممکن است استفاده از خشک کن جذبی نسبت به خشک کن تبریدی مناسب‌تر باشد.
خشک کن FD و استاندارد ISO 8573-1
استاندارد ISO 8573-1 یکی از استانداردهای مهم برای تعیین کیفیت هوای فشرده است. این استاندارد میزان آلاینده‌هایی مانند ذرات جامد، آب و روغن موجود در هوای فشرده را در کلاس‌های مختلف مشخص می‌کند.
خشک کن تبریدی یکی از تجهیزات مؤثر برای کنترل آب موجود در هوای فشرده است، اما کیفیت نهایی هوا تنها به خشک کن وابسته نیست.
کمپرسور، فیلترها، جداکننده‌ها، سیستم تخلیه کندانس و شرایط شبکه نیز می‌توانند بر کیفیت نهایی هوای فشرده تأثیر داشته باشند.
بنابراین، هنگام طراحی سیستم هوای فشرده باید کلاس کیفیت مورد نیاز بر اساس ISO 8573-1 مشخص شود و سپس تجهیزات مناسب برای دستیابی به آن انتخاب شوند.
نگهداری خشک کن تبریدی FD
نگهداری صحیح خشک کن برای حفظ عملکرد و افزایش طول عمر آن اهمیت زیادی دارد. تجمع گردوغبار روی کندانسور، خرابی سیستم تخلیه آب، کاهش جریان هوا یا وجود مشکل در مدار تبرید می‌تواند باعث کاهش عملکرد دستگاه شود.
مهم‌ترین اقدامات نگهداری عبارت‌اند از:
- تمیز کردن منظم کندانسور
- بررسی سیستم تخلیه کندانس
- کنترل دمای کاری
- بررسی فشار و شرایط مدار تبرید
- کنترل نقطه شبنم
- بررسی آلارم‌ها و پارامترهای کنترلی
- بررسی اتصالات و مسیرهای عبور هوا
- انجام سرویس‌های دوره‌ای مطابق دستورالعمل سازنده
افزایش غیرعادی نقطه شبنم یا مشاهده آب در خروجی خشک کن می‌تواند نشانه وجود مشکل در عملکرد دستگاه باشد و باید مورد بررسی قرار گیرد.
چگونه خشک کن FD مناسب کمپرسور را انتخاب کنیم؟
انتخاب خشک کن مناسب نباید تنها بر اساس ظرفیت اسمی کمپرسور انجام شود. برای انتخاب صحیح باید شرایط واقعی کار سیستم بررسی شود.
مهم‌ترین پارامترها عبارت‌اند از:
- دبی واقعی هوای فشرده
- فشار کاری
- دمای هوای ورودی
- دمای محیط
- نوع خنک‌کاری
- نقطه شبنم مورد نیاز
- کیفیت هوای مورد نیاز مصرف‌کننده
- میزان تغییرات مصرف هوا
- ساعات کار سیستم
- هزینه انرژی و نگهداری
در سیستم‌هایی که میزان مصرف هوای فشرده دائماً تغییر می‌کند، بررسی مدل‌های FD VSD می‌تواند اهمیت بیشتری داشته باشد.
همچنین ظرفیت خشک کن باید بر اساس شرایط واقعی کاری انتخاب شود و صرفاً ظرفیت نامی کمپرسور معیار انتخاب نباشد.
خشک کن FD در سیستم کمپرسور اطلس کوپکو
خشک کن FD در سیستم‌های هوای فشرده اطلس کوپکو به‌عنوان یکی از تجهیزات آماده‌سازی و تصفیه هوای فشرده مورد استفاده قرار می‌گیرد. هدف اصلی این تجهیز، کاهش رطوبت موجود در هوای فشرده و ایجاد شرایط مناسب‌تر برای تجهیزات پایین‌دست است.
انتخاب مدل مناسب باید با توجه به ظرفیت کمپرسور، دبی هوا، فشار کاری، دمای ورودی و شرایط محیطی انجام شود.
در زمان سرویس یا تعویض قطعات نیز باید مشخصات فنی مدل دقیق خشک کن و دستورالعمل سازنده مورد بررسی قرار گیرد.
مزایای استفاده از خشک کن تبریدی FD
استفاده از خشک کن مناسب در سیستم هوای فشرده می‌تواند مزایای مختلفی داشته باشد، از جمله:
- کاهش میزان رطوبت هوای فشرده
- کاهش احتمال خوردگی خطوط انتقال
- کمک به افزایش قابلیت اطمینان تجهیزات پنوماتیک
- بهبود شرایط هوای مورد استفاده در فرایندهای صنعتی
- کاهش مشکلات ناشی از تجمع آب در شبکه
- کنترل بهتر نقطه شبنم
- امکان استفاده از فناوری VSD در برخی مدل‌ها برای مدیریت مصرف انرژی
البته عملکرد واقعی خشک کن به شرایط کاری، نحوه نصب، سرویس و طراحی کلی سیستم هوای فشرده بستگی دارد.
جمع‌بندی
آشنایی با خشک کن تبریدی FD و کاربردشان در کمپرسور نشان می‌دهد که این تجهیزات چه نقشی در کنترل رطوبت هوای فشرده دارند. خشک کن FD با کاهش دمای هوای فشرده، متراکم کردن بخار آب و جداسازی کندانس، میزان رطوبت موجود در هوای خروجی را کاهش می‌دهد.
دبی، فشار کاری، دمای ورودی، دمای محیط، نقطه شبنم مورد نیاز و کیفیت هوای مورد استفاده از مهم‌ترین عوامل در انتخاب خشک کن مناسب هستند. در سیستم‌هایی با مصرف متغیر هوا نیز بررسی مدل‌های FD VSD می‌تواند اهمیت داشته باشد.
نگهداری منظم، تمیز نگه داشتن کندانسور، بررسی سیستم تخلیه کندانس و کنترل نقطه شبنم از اقدامات مهم برای حفظ عملکرد مناسب خشک کن هستند.
در نهایت، انتخاب خشک کن باید بر اساس شرایط واقعی سیستم و نیاز تجهیزات مصرف‌کننده انجام شود تا ضمن کنترل رطوبت، عملکرد پایدار و قابل‌اعتمادی برای شبکه هوای فشرده فراهم شود.
سوالات متداول
خشک کن تبریدی FD چیست؟
خشک کن تبریدی FD تجهیزی است که با استفاده از مدار تبرید، دمای هوای فشرده را کاهش می‌دهد تا بخار آب موجود در هوا متراکم و سپس از جریان هوای فشرده جدا شود.
خشک کن FD چه کاربردی در کمپرسور دارد؟
خشک کن FD برای کاهش رطوبت هوای فشرده پس از فرایند تراکم استفاده می‌شود و به کاهش مشکلات ناشی از وجود آب در خطوط انتقال و تجهیزات پنوماتیک کمک می‌کند.
نقطه شبنم خشک کن FD چقدر است؟
خشک کن‌های FD در شرایط مشخص می‌توانند به نقطه شبنم فشاری حدود +3 درجه سانتی‌گراد برسند. مقدار واقعی به شرایط کاری و مدل دستگاه بستگی دارد.
تفاوت FD و FD VSD چیست؟
در مدل‌های FD VSD، سرعت کمپرسور مدار تبرید می‌تواند متناسب با شرایط کاری تغییر کند. این فناوری برای سیستم‌هایی با بار متغیر می‌تواند به مدیریت بهتر مصرف انرژی کمک کند.
آیا خشک کن تبریدی برای همه کاربردهای هوای فشرده مناسب است؟
خیر. انتخاب فناوری خشک‌سازی به نقطه شبنم مورد نیاز، شرایط محیطی و نوع کاربرد بستگی دارد. در کاربردهایی که به هوای بسیار خشک نیاز دارند، ممکن است خشک کن جذبی گزینه مناسب‌تری باشد.
