ایر درایر چیست؟ کاربرد آن در کمپرسور
هوای فشرده یکی از مهمترین منابع انرژی در صنایع مختلف است، اما هوای خروجی کمپرسور معمولاً حاوی مقداری بخار آب، رطوبت، ذرات و گاهی آئروسلهای روغن است. ورود این آلایندهها به شبکه هوای فشرده میتواند باعث خوردگی لولهها، خرابی تجهیزات پنوماتیک، کاهش کیفیت تولید و افزایش هزینههای تعمیر و نگهداری شود. به همین دلیل، استفاده از تجهیزات تصفیه و خشککن مناسب در بسیاری از سیستمهای هوای فشرده ضروری است.
ایر درایر چیست؟ ایر درایر یا خشککن هوای فشرده، تجهیزی است که برای کاهش رطوبت و بخار آب موجود در هوای فشرده مورد استفاده قرار میگیرد. این دستگاه با فناوریهای مختلفی مانند تبریدی و دسیکانت، میزان رطوبت هوا را تا سطح موردنیاز فرآیند کاهش میدهد.
انتخاب صحیح خشککن هوا به عواملی مانند دبی کمپرسور، فشار کاری، دمای هوای ورودی، دمای محیط، نقطه شبنم موردنیاز و کلاس کیفیت هوای فشرده بستگی دارد.
.
ایر درایر چیست و چه وظیفهای دارد؟
ایر درایر بخشی از سیستم آمادهسازی هوای فشرده است که وظیفه اصلی آن کاهش رطوبت هوای خروجی کمپرسور است. هوای محیط قبل از ورود به کمپرسور دارای مقدار مشخصی بخار آب است. هنگام فشردهشدن هوا، شرایط فشار و دما تغییر میکند و پس از کاهش دما، بخشی از بخار آب میتواند به مایع تبدیل شود.
اگر این رطوبت از سیستم خارج نشود، آب وارد مخزن، خطوط لوله و تجهیزات مصرفکننده خواهد شد. خشککن هوای فشرده با استفاده از روش مناسب، میزان آب و بخار آب را کنترل میکند تا هوای خشکتر و مناسبتری در اختیار مصرفکنندگان قرار گیرد.
در تجهیزات و سیستمهای هوای فشرده اطلس کوپکو نیز انتخاب فناوری خشککن بر اساس شرایط کاری و کیفیت هوای موردنیاز انجام میشود.
.
چرا رطوبت در هوای فشرده مشکلساز است؟
رطوبت یکی از آلایندههای مهم در سیستم هوای فشرده محسوب میشود. وجود آب در خطوط میتواند پیامدهای مختلفی داشته باشد، از جمله:
- ایجاد خوردگی در مخزن و لولههای انتقال
- کاهش عمر شیرها و عملگرهای پنوماتیک
- خرابی تجهیزات ابزار دقیق
- ایجاد اختلال در فرآیندهای تولید
- کاهش کیفیت رنگکاری و پوششدهی
- آلودگی محصول در صنایع حساس
- افزایش هزینه تعمیر و نگهداری
- افزایش احتمال یخزدگی خطوط در دماهای پایین
به همین دلیل، حذف یا کنترل رطوبت باید متناسب با کاربرد و کیفیت موردنیاز هوای فشرده انجام شود.
.
کاربرد ایر درایر در کمپرسور چیست؟
مهمترین کاربرد خشککن هوا، جلوگیری از انتقال رطوبت اضافی به شبکه هوای فشرده است. کمپرسور بهتنهایی وظیفه اصلی خشککردن هوا را بر عهده ندارد و برای دستیابی به هوای خشک، به تجهیزات جانبی نیاز است.
در یک سیستم استاندارد ممکن است تجهیزات زیر در کنار یکدیگر استفاده شوند:
کمپرسور → جداکننده آب → مخزن ذخیره → ایر درایر → فیلترها → شبکه توزیع → مصرفکننده
البته ترتیب دقیق تجهیزات به نوع سیستم، فناوری کمپرسور، طراحی شبکه و کیفیت هوای موردنیاز بستگی دارد.
.
ایر درایر چگونه کار میکند؟
نحوه عملکرد خشککن هوای فشرده به فناوری مورد استفاده بستگی دارد. دو فناوری رایج در صنایع، خشککن تبریدی و خشککن دسیکانت هستند.

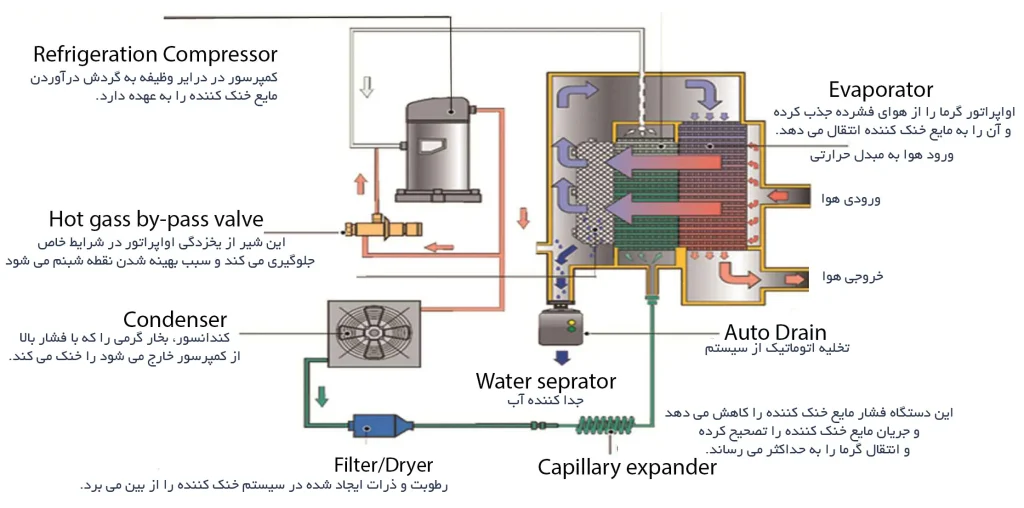

در خشککن تبریدی، هوای فشرده تا دمای پایین خنک میشود. با کاهش دما، بخشی از بخار آب متراکم شده و به شکل مایع درمیآید. سپس این آب توسط جداکننده و سیستم تخلیه کندانس از جریان هوا خارج میشود.
در خشککن دسیکانت، هوای فشرده از مادهای جاذب عبور میکند. این ماده رطوبت هوا را جذب کرده و در نتیجه نقطه شبنم هوای فشرده به مقدار قابلتوجهی کاهش پیدا میکند.
جهت کسب اطلاعات بیشتر و مشاوره خرید انواع درایر ها با کارشناسان ما در ارتباط باشید.
.
انواع ایر درایر چیست؟
انتخاب نوع ایر درایر به میزان رطوبت قابلقبول، شرایط محیطی و حساسیت فرآیند تولید بستگی دارد. مهمترین انواع خشککنهای هوای فشرده عبارتاند از:
.
ایر درایر تبریدی
ایر درایر تبریدی یکی از رایجترین انواع خشککن در سیستمهای هوای فشرده است. این دستگاه با کاهش دمای هوا، بخار آب را متراکم کرده و سپس کندانس ایجادشده را از جریان هوای فشرده جدا میکند.
خشککن تبریدی برای بسیاری از کاربردهای صنعتی عمومی، ابزارهای پنوماتیک و خطوط تولید که به نقطه شبنم بسیار پایین نیاز ندارند، گزینه مناسبی محسوب میشود.
.
ایر درایر دسیکانت
ایر درایر دسیکانت یا جذبی برای کاربردهایی استفاده میشود که هوای فشرده باید رطوبت بسیار کمی داشته باشد. در این سیستم، ماده جاذب یا دسیکانت، بخار آب موجود در هوای فشرده را جذب میکند.
این نوع خشککن معمولاً در صنایع حساس، محیطهای سرد و فرآیندهایی که به نقطه شبنم پایین نیاز دارند، کاربرد بیشتری دارد.
.
درایر غشایی
درایر غشایی از فناوری غشایی برای کاهش بخار آب موجود در هوای فشرده استفاده میکند. این تجهیزات معمولاً ساختار فشردهای دارند و برای برخی کاربردهای خاص که فضای نصب محدود است، مورد استفاده قرار میگیرند.
.
تفاوت ایر درایر تبریدی و دسیکانت چیست؟
مهمترین تفاوت این دو فناوری در روش حذف رطوبت و میزان نقطه شبنم قابل دستیابی است. خشککن تبریدی با سردکردن هوا، آب را بهصورت مایع جدا میکند، در حالی که خشککن دسیکانت از ماده جاذب برای جذب بخار آب استفاده میکند.
در نتیجه، اگر کاربرد صنعتی به هوای بسیار خشک نیاز داشته باشد، استفاده از خشککن دسیکانت میتواند مناسبتر باشد. در کاربردهای عمومیتر، ایر درایر تبریدی معمولاً راهکاری سادهتر و اقتصادیتر است.
.
نقطه شبنم در ایر درایر چیست؟
نقطه شبنم یا Dew Point دمایی است که در آن بخار آب موجود در هوا شروع به تبدیلشدن به مایع میکند. هرچه نقطه شبنم پایینتر باشد، هوای فشرده خشکتر است.
انتخاب ایر درایر باید بر اساس نقطه شبنم موردنیاز فرآیند انجام شود. برای مثال، برخی خطوط تولید عمومی به نقطه شبنم بسیار پایین نیاز ندارند، اما صنایع حساس مانند داروسازی، الکترونیک یا برخی فرآیندهای ابزار دقیق ممکن است به هوای خشکتر نیاز داشته باشند.
.
ایر درایر چه کاربردی در کمپرسور دارد؟
استفاده از خشککن هوای فشرده میتواند نقش مهمی در افزایش قابلیت اطمینان شبکه و تجهیزات مصرفکننده داشته باشد. مهمترین کاربردهای آن عبارتاند از:
.
صنایع غذایی و دارویی
در صنایع غذایی و دارویی، کیفیت هوای فشرده اهمیت زیادی دارد و وجود رطوبت یا آلایندهها میتواند بر فرآیند تولید تأثیر بگذارد. بنابراین استفاده از تجهیزات مناسب تصفیه و خشککردن هوا ضروری است.
.
صنایع رنگ و پوشش
وجود آب در هوای فشرده میتواند باعث ایجاد نقص در رنگکاری و پوششدهی شود. استفاده از ایر درایر مناسب به کنترل رطوبت و بهبود کیفیت فرآیند کمک میکند.
.
صنایع الکترونیک
برخی فرآیندهای الکترونیکی به هوای فشرده خشک و کنترلشده نیاز دارند. رطوبت بالا میتواند باعث اختلال در تجهیزات حساس شود.
.
صنایع تولیدی و پنوماتیک
در صنایع تولیدی در تجهیزات پنوماتیک، وجود آب در شبکه میتواند باعث خوردگی، کاهش عملکرد شیرها و افزایش استهلاک تجهیزات شود. خشککن هوا به کنترل این رطوبت کمک میکند.
.
صنایع نفت، گاز و پتروشیمی
در بسیاری از فرآیندهای نفت، گاز و پتروشیمی، کیفیت هوای فشرده برای تجهیزات کنترلی و ابزار دقیق اهمیت دارد. انتخاب صحیح خشککن باید بر اساس شرایط فرآیند و الزامات کیفیت هوا انجام شود.
.
ارتباط ایر درایر با استاندارد ISO 8573
استاندارد ISO 8573-1 کیفیت هوای فشرده را بر اساس آلایندههایی مانند ذرات جامد، آب و روغن طبقهبندی میکند. بنابراین انتخاب ایر درایر باید با کلاس کیفیت هوای موردنیاز سیستم هماهنگ باشد.
برای رسیدن به کیفیت مناسب، معمولاً خشککن در کنار تجهیزاتی مانند فیلترهای هوای فشرده، جداکننده آب و سیستم تخلیه کندانس استفاده میشود. صرفاً نصب یک خشککن بدون توجه به سایر اجزای سیستم نمیتواند تضمینکننده کیفیت نهایی هوای فشرده باشد.
استاندارد ISO 7183 نیز الزامات و روشهای مرتبط با عملکرد خشککنهای هوای فشرده را مورد توجه قرار میدهد و میتواند در ارزیابی و انتخاب تجهیزات کاربرد داشته باشد.
.
نکات مهم در انتخاب ایر درایر
برای انتخاب صحیح خشککن هوای فشرده، چند پارامتر اصلی باید بررسی شود:
.
دبی هوای فشرده
ظرفیت ایر درایر باید متناسب با دبی واقعی کمپرسور و مصرف سیستم انتخاب شود. انتخاب ظرفیت کمتر از نیاز میتواند باعث کاهش کیفیت خشککردن هوا شود.
.
فشار کاری
فشار ورودی و فشار کاری سیستم بر عملکرد خشککن تأثیرگذار است. مشخصات فنی دستگاه باید با فشار کاری شبکه مطابقت داشته باشد.
.
دمای هوای ورودی
دمای هوای ورودی به درایر یکی از پارامترهای مهم در انتخاب ظرفیت و عملکرد دستگاه است. افزایش دمای ورودی میتواند شرایط کاری خشککن را دشوارتر کند.
.
دمای محیط
دمای محیط نصب نیز باید در زمان انتخاب ایر درایر مورد توجه قرار گیرد؛ زیرا عملکرد تجهیزات تبریدی به شرایط محیطی وابسته است. شرایط محل نصب تجهیزات هوای فشرده نیز میتواند بر عملکرد سیستم تأثیرگذار باشد؛ برای اطلاعات بیشتر میتوانید مقاله «محل نصب کمپرسور چه ویژگیهایی دارد؟» را مطالعه کنید.
.
نقطه شبنم موردنیاز
قبل از انتخاب دستگاه باید مشخص شود که فرآیند به چه میزان خشکی نیاز دارد. نقطه شبنم موردنیاز، نقش مهمی در انتخاب بین فناوری تبریدی و دسیکانت دارد.
.
نگهداری ایر درایر
نگهداری صحیح ایر درایر باعث افزایش طول عمر و حفظ عملکرد آن میشود.(برای آشنایی بیشتر با اصول نگهداری تجهیزات هوای فشرده و برنامه سرویس دورهای، مطالعه مقاله «نگهداری کمپرسور اسکرو» در ACIN میتواند مفید باشد.) تمیز نگهداشتن کندانسور در خشککنهای تبریدی، بررسی سیستم تخلیه آب، کنترل فشار و دمای کاری و بررسی فیلترها از جمله اقدامات مهم در سرویس دورهای هستند.
در سیستمهای هوای فشرده اطلس کوپکو نیز سرویس منظم تجهیزات جانبی و کنترل شرایط کاری میتواند به حفظ کیفیت هوای خروجی و افزایش قابلیت اطمینان سیستم کمک کند.
.
آیا ایر درایر باعث کاهش مصرف انرژی میشود؟
ایر درایر بهطور مستقیم وظیفه کاهش مصرف انرژی کمپرسور را بر عهده ندارد، اما انتخاب و بهرهبرداری صحیح از آن میتواند از اتلافهای ناشی از رطوبت، خرابی تجهیزات و افت عملکرد شبکه جلوگیری کند.
در مقابل، انتخاب یک خشککن با ظرفیت بیش از نیاز یا استفاده نادرست از تجهیزات میتواند مصرف انرژی سیستم را افزایش دهد. به همین دلیل، ظرفیت و فناوری ایر درایر باید متناسب با شرایط واقعی مصرف انتخاب شود.
.
جمعبندی ایر درایر و کاربرد آن در کمپرسور
ایر درایر یا خشککن هوای فشرده یکی از تجهیزات مهم در سیستمهای تولید و توزیع هوای فشرده است که وظیفه اصلی آن کاهش رطوبت و کنترل بخار آب موجود در هوای فشرده است. وجود رطوبت کنترلنشده میتواند موجب خوردگی، خرابی تجهیزات پنوماتیک، افت کیفیت تولید و افزایش هزینههای نگهداری شود.
خشککنهای تبریدی، دسیکانت و غشایی از مهمترین فناوریهای مورد استفاده هستند و انتخاب میان آنها باید بر اساس دبی، فشار، دمای ورودی، شرایط محیطی، نقطه شبنم و کلاس کیفیت هوای موردنیاز انجام شود.
همچنین توجه به استانداردهایی مانند ISO 8573-1 و ISO 7183 میتواند به انتخاب صحیح تجهیزات و دستیابی به کیفیت مطلوب هوای فشرده کمک کند.
.
سوالات متداول
.
ایر درایر چیست؟
ایر درایر تجهیزی برای کاهش رطوبت و بخار آب موجود در هوای فشرده است که با فناوریهایی مانند تبریدی یا دسیکانت کار میکند.
.
تفاوت ایر درایر تبریدی و دسیکانت چیست؟
درایر تبریدی با کاهش دمای هوا و جداکردن آب متراکمشده کار میکند، در حالی که درایر دسیکانت از ماده جاذب برای جذب بخار آب استفاده میکند.
.
آیا هر کمپرسور به ایر درایر نیاز دارد؟
نیاز به ایر درایر به کاربرد، کیفیت هوای موردنیاز و شرایط شبکه بستگی دارد؛ اما در بسیاری از سیستمهای صنعتی برای کنترل رطوبت استفاده از خشککن ضروری است.
.
نقطه شبنم در ایر درایر چه اهمیتی دارد؟
نقطه شبنم مشخص میکند هوای فشرده تا چه اندازه خشک است. هرچه نقطه شبنم پایینتر باشد، میزان رطوبت قابلتراکم در دمای پایین کمتر خواهد بود.
.
آیا ایر درایر بهتنهایی کیفیت هوای فشرده را تضمین میکند؟
خیر. برای دستیابی به کیفیت مناسب، باید خشککن در کنار تجهیزات دیگری مانند فیلترهای مناسب، جداکننده آب و سیستم تخلیه کندانس و متناسب با الزامات کیفیت هوای فشرده استفاده شود.
.
منابع فنی
- ISO 8573-1 – Compressed air — Contaminants and purity classes
- ISO 7183 – Compressed-air dryers — Specifications and testing
- Atlas Copco – Compressed Air Manual
- ISO 1217 – Displacement compressors — Acceptance tests
- ISO 12500 – Filters for compressed air
.
