هوای فشرده چیست و نحوه عملکرد آن در کمپرسور هوا؟

هوای فشرده چیست و نحوه عملکرد آن در کمپرسور هوا چگونه است؟ هوای فشرده همان هوای معمولی محیط است که با استفاده از کمپرسور، متراکم شده و در فشار بالاتری قرار می‌گیرد. این هوای متراکم‌شده پس از عبور از تجهیزات مختلف مانند مخزن، فیلتر و درایر، برای تأمین انرژی تجهیزات پنوماتیک و فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.

هوای فشرده یکی از مهم‌ترین منابع انرژی در بسیاری از صنایع است و در خطوط تولید، ابزارهای پنوماتیک، سیستم‌های اتوماسیون، صنایع غذایی، دارویی، خودروسازی، نفت، گاز و پتروشیمی کاربرد دارد. فشار، دبی، دما و کیفیت هوای فشرده تأثیر مستقیمی بر عملکرد تجهیزات مصرف‌کننده دارند؛ به همین دلیل شناخت نحوه تولید و استفاده از آن اهمیت زیادی دارد.

.

هوای فشرده چیست و چه تفاوتی با هوای معمولی دارد؟

هوای محیط از گازهایی مانند نیتروژن، اکسیژن و مقدار کمی گازهای دیگر تشکیل شده است. این هوا در شرایط عادی حجم زیادی دارد و نمی‌توان آن را مستقیماً به‌عنوان منبع انرژی قابل‌کنترل برای تجهیزات پنوماتیک استفاده کرد.

کمپرسور با دریافت هوای محیط و کاهش حجم آن، فشار هوا را افزایش می‌دهد. سپس هوای متراکم‌شده با توجه به نیاز سیستم، خنک، خشک و تصفیه شده و از طریق شبکه توزیع به تجهیزات مصرف‌کننده می‌رسد.

بنابراین مهم‌ترین تفاوت هوای معمولی و هوای فشرده، فشار و چگالی بالاتر هوای فشرده است. با افزایش فشار، مقدار بیشتری هوا در یک حجم مشخص قرار می‌گیرد و می‌توان از انرژی ذخیره‌شده آن برای انجام کارهای مختلف استفاده کرد.

.

هوای فشرده چیست و نحوه عملکرد آن در کمپرسور هوا چگونه است؟

برای درک بهتر هوای فشرده چیست و نحوه عملکرد آن در کمپرسور هوا، باید فرآیند تولید آن را مرحله‌به‌مرحله بررسی کنیم. این فرآیند با ورود هوای محیط به کمپرسور آغاز شده و پس از تراکم، خنک‌کاری و در صورت نیاز تصفیه، هوای مناسب را برای مصرف‌کننده فراهم می‌کند.

.

ورود هوای محیط به کمپرسور

فرآیند تولید هوای فشرده با ورود هوای محیط از طریق فیلتر هوا آغاز می‌شود. فیلتر ورودی وظیفه دارد گردوغبار، ذرات جامد و بخشی از آلاینده‌های موجود در هوای محیط را جدا کند.

تمیز بودن هوای ورودی اهمیت زیادی دارد، زیرا ورود ذرات آلاینده می‌تواند باعث افزایش سایش قطعات داخلی، کاهش راندمان و کوتاه‌شدن عمر مفید کمپرسور شود.

.

متراکم‌شدن هوا

پس از ورود هوا، بخش فشرده‌سازی کمپرسور حجم هوا را کاهش داده و فشار آن را افزایش می‌دهد.

در کمپرسور اسکرو، دو روتور مارپیچی با چرخش خود هوا را به داخل کشیده و در فضای بین روتورها متراکم می‌کنند.

در کمپرسور پیستونی، حرکت رفت‌وبرگشتی پیستون باعث کاهش حجم هوای داخل سیلندر و افزایش فشار آن می‌شود.

در کمپرسور سانتریفیوژ نیز انرژی مکانیکی به کمک پروانه با سرعت بالا به جریان هوا منتقل شده و سپس در دیفیوزر، بخشی از انرژی سرعت به فشار تبدیل می‌شود.

.

خنک‌کاری هوای فشرده

فرآیند تراکم باعث افزایش دمای هوا می‌شود. به همین دلیل در بسیاری از سیستم‌ها از کولر یا افترکولر برای کاهش دمای هوای خروجی استفاده می‌شود.

با کاهش دما، بخشی از بخار آب موجود در هوا به مایع تبدیل شده و می‌توان این آب را از طریق سیستم تخلیه کندانس از مدار خارج کرد.

.

تصفیه هوای فشرده

هوای تولیدشده ممکن است حاوی رطوبت، ذرات جامد، روغن یا سایر آلاینده‌ها باشد. بنابراین بسته به نوع کاربرد، از فیلترها و تجهیزات تصفیه سازی هوای فشرده مختلف برای رسیدن به کیفیت موردنیاز استفاده می‌شود.

انتخاب تجهیزات تصفیه باید بر اساس فشار، دبی، کیفیت موردنیاز هوا و حساسیت مصرف‌کننده انجام شود. استاندارد ISO 8573-1 یکی از مراجع مهم برای طبقه‌بندی کیفیت هوای فشرده از نظر ذرات، آب و روغن است.

.

.

اجزای اصلی سیستم هوای فشرده

یک سیستم کامل فقط از کمپرسور تشکیل نمی‌شود و معمولاً تجهیزات مختلفی در کنار یکدیگر قرار می‌گیرند. هماهنگی این تجهیزات نقش مهمی در تأمین پایدار هوای موردنیاز مصرف‌کنندگان دارد.

.

کمپرسور هوا

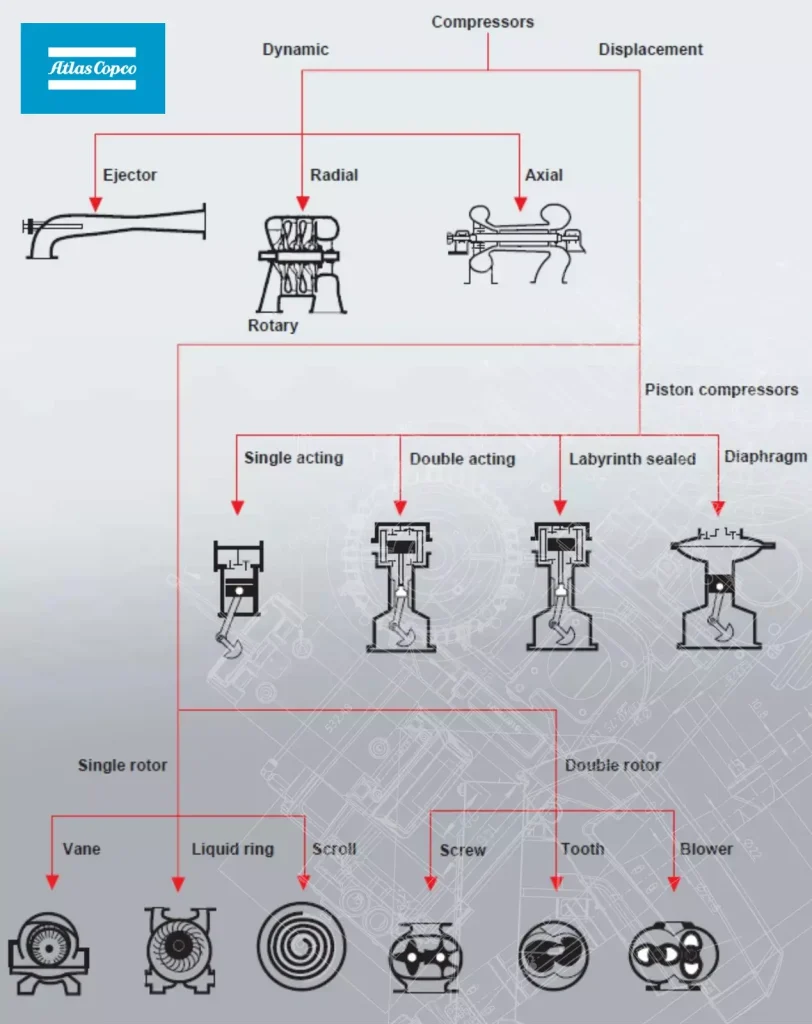

کمپرسور وظیفه تولید هوای فشرده را بر عهده دارد. کمپرسورها بر اساس فناوری تراکم به انواع مختلفی مانند اسکرو، پیستونی و سانتریفیوژ تقسیم می‌شوند.

مخزن ذخیره هوای فشرده

مخزن وظیفه ذخیره هوای فشرده و ایجاد یک بافر بین تولید و مصرف را بر عهده دارد. وجود مخزن مناسب می‌تواند به کاهش نوسان فشار و بهبود عملکرد سیستم کمک کند.

فیلتر هوای فشرده

فیلترها برای حذف ذرات جامد، روغن و برخی آلاینده‌ها از هوای فشرده مورد استفاده قرار می‌گیرند. نوع فیلتر باید با کلاس کیفیت هوای موردنیاز هماهنگ باشد.

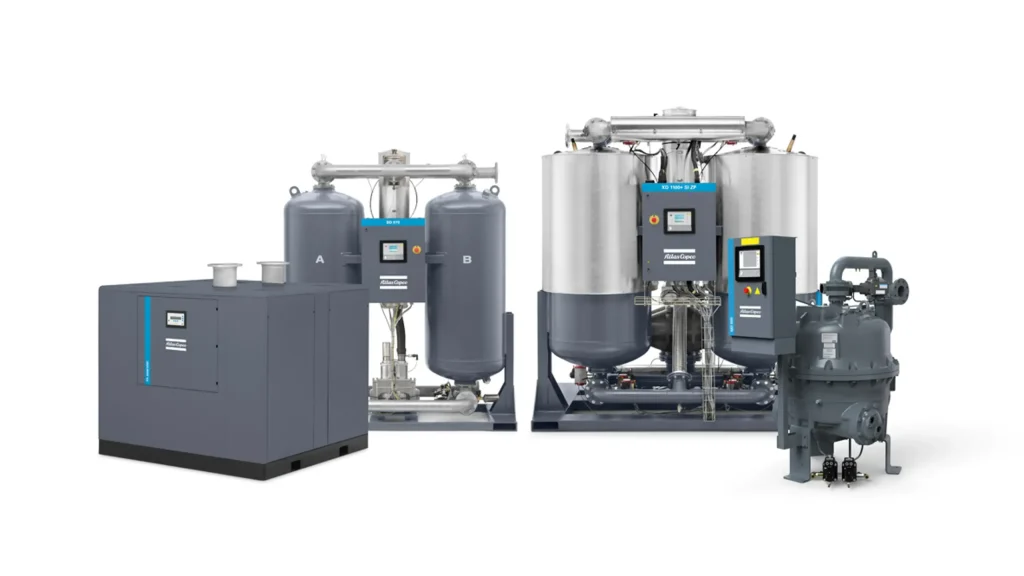

درایر هوای فشرده

درایر هوای فشرده برای کاهش رطوبت موجود در هوای فشرده استفاده می‌شود. در کاربردهای عمومی می‌توان از درایر تبریدی استفاده کرد و در کاربردهایی که نقطه شبنم بسیار پایین موردنیاز است، درایر دسیکانت یا جذبی گزینه مناسب‌تری خواهد بود.

.

.

فشار هوای فشرده چگونه تعیین می‌شود؟

فشار موردنیاز سیستم باید بر اساس تجهیزات مصرف‌کننده و نیاز واقعی خط تولید تعیین شود. افزایش بیش از حد فشار همیشه به معنی عملکرد بهتر نیست و می‌تواند باعث افزایش مصرف انرژی شود.

اگر تجهیزات خط تولید در فشار مشخصی به‌درستی کار کنند، تنظیم کمپرسور روی فشار بسیار بالاتر می‌تواند موجب افزایش مصرف برق، افزایش نشتی و بالا رفتن هزینه بهره‌برداری شود.

به همین دلیل در طراحی سیستم باید فشار کاری، افت فشار مسیر، ظرفیت کمپرسور و الگوی مصرف به‌صورت هم‌زمان بررسی شوند.

.

دبی هوای فشرده چه اهمیتی دارد؟

دبی نشان می‌دهد کمپرسور در یک بازه زمانی مشخص چه مقدار هوای فشرده تولید می‌کند. این پارامتر معمولاً با واحدهایی مانند m³/min یا l/min بیان می‌شود.

انتخاب کمپرسور فقط بر اساس فشار انجام نمی‌شود. اگر دبی کمپرسور کمتر از نیاز واقعی مصرف‌کننده باشد، فشار شبکه افت کرده و تجهیزات نمی‌توانند عملکرد مطلوبی داشته باشند.

بنابراین هنگام انتخاب کمپرسور باید حداقل فشار موردنیاز و دبی مصرفی تجهیزات به‌صورت هم‌زمان بررسی شوند.

.

کیفیت هوای فشرده چرا اهمیت دارد؟

کیفیت هوای فشرده در صنایع مختلف یکسان نیست. برای مثال، هوای مورد استفاده در ابزارهای عمومی پنوماتیک ممکن است به سطح تصفیه متفاوتی نسبت به هوای مورد استفاده در صنایع غذایی، دارویی یا تجهیزات حساس نیاز داشته باشد.

وجود آب، روغن و ذرات می‌تواند باعث خوردگی خطوط، خرابی شیرهای پنوماتیک، کاهش عمر ابزارها و حتی افت کیفیت محصول شود.

استاندارد ISO 8573-1 برای مشخص‌کردن کلاس‌های خلوص هوای فشرده از نظر آلاینده‌های اصلی مورد استفاده قرار می‌گیرد.

.

.

هوای فشرده در چه صنایعی استفاده می‌شود؟

هوای فشرده به دلیل قابلیت انتقال آسان و کنترل‌پذیری بالا در صنایع مختلف استفاده می‌شود. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:

• خطوط تولید و مونتاژ
• صنایع خودروسازی
• صنایع غذایی و نوشیدنی
• صنایع دارویی
• صنایع نفت، گاز و پتروشیمی
• صنایع فولاد و سیمان
• تجهیزات بسته‌بندی
• ابزارهای پنوماتیک
• سیستم‌های اتوماسیون صنعتی
• تجهیزات رنگ‌پاشی و پاشش صنعتی

در بسیاری از این کاربردها، کیفیت هوای فشرده به‌اندازه فشار و دبی اهمیت دارد.

.

نقش کمپرسور اطلس کوپکو در تولید هوای فشرده

در سیستم‌های صنعتی، کمپرسورهای اطلس کوپکو در مدل‌ها و فناوری‌های مختلف برای تولید هوای فشرده مورد استفاده قرار می‌گیرند. انتخاب مدل مناسب باید بر اساس فشار کاری، دبی موردنیاز، شرایط محیطی، الگوی مصرف و کیفیت هوای موردنیاز انجام شود.

در کمپرسورهای اسکرو روغنی، علاوه بر فرآیند تراکم، سیستم روغن‌کاری و جداسازی روغن نیز نقش مهمی در عملکرد دستگاه دارند. سپراتور، فیلتر روغن، فیلتر هوا و سیستم خنک‌کاری باید متناسب با شرایط کاری کمپرسور سرویس شوند.

.

.

مصرف انرژی در تولید هوای فشرده

تولید هوای فشرده یکی از بخش‌های مهم مصرف انرژی در بسیاری از کارخانه‌هاست. بنابراین کاهش فشار غیرضروری، جلوگیری از نشتی، سرویس منظم تجهیزات و انتخاب کمپرسور متناسب با الگوی مصرف می‌تواند تأثیر قابل‌توجهی بر هزینه انرژی داشته باشد.

در سیستم‌هایی که مصرف هوا در طول زمان تغییر می‌کند، استفاده از کمپرسورهای مجهز به کنترل ظرفیت یا دور متغیر می‌تواند به تطبیق تولید هوا با نیاز واقعی کمک کند.

همچنین تمیز نگه‌داشتن فیلترها و کولرها اهمیت دارد؛ زیرا افزایش افت فشار یا کاهش توانایی خنک‌کاری می‌تواند راندمان سیستم را کاهش دهد.

.

اهمیت جلوگیری از نشتی هوای فشرده

نشتی یکی از مشکلات رایج شبکه‌های هوای فشرده است. نشتی‌های کوچک در نقاط مختلف شبکه می‌توانند در مجموع مقدار قابل‌توجهی از هوای تولیدشده را هدر دهند.

برای کاهش اتلاف باید اتصالات، شیلنگ‌ها، شیرها، کوپلینگ‌ها، خطوط انتقال و تجهیزات مصرف‌کننده به‌صورت دوره‌ای بررسی شوند.

استفاده از تجهیزات تشخیص نشتی و انجام بازرسی منظم می‌تواند به کاهش هزینه انرژی و افزایش ظرفیت واقعی سیستم کمک کند.

.

استانداردهای مرتبط با هوای فشرده

در طراحی و بهره‌برداری از سیستم‌های هوای فشرده، استانداردهای مختلفی مورد استفاده قرار می‌گیرند. از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• ISO 8573-1: طبقه‌بندی خلوص هوای فشرده از نظر ذرات، آب و روغن
• ISO 1217: آزمون‌های پذیرش عملکرد کمپرسورهای جابه‌جایی
• ISO 7183: الزامات و روش‌های آزمون تجهیزات خشک‌کن هوای فشرده
• ISO 5389: کد آزمون عملکرد توربوکمپرسورها

استفاده از استاندارد مناسب کمک می‌کند مشخصات فنی کمپرسور و تجهیزات جانبی بر اساس معیارهای قابل‌اندازه‌گیری تعیین شوند.

.

چگونه یک سیستم هوای فشرده مناسب انتخاب کنیم؟

برای طراحی یک سیستم هوای فشرده مناسب باید چند عامل به‌صورت هم‌زمان بررسی شوند:

1. مقدار مصرف واقعی هوای فشرده
2. فشار موردنیاز تجهیزات
3. کیفیت هوای موردنیاز
4. شرایط دمایی و محیطی
5. ساعات کاری کمپرسور
6. میزان تغییرات مصرف در طول شبانه‌روز
7. ظرفیت مخزن ذخیره
8. نوع فیلتر و درایر
9. افت فشار شبکه
10. میزان نشتی خطوط انتقال

انتخاب کمپرسور بر اساس تنها یک پارامتر مانند فشار می‌تواند باعث افزایش هزینه خرید، مصرف انرژی یا کاهش ظرفیت واقعی سیستم شود.

.

جمع‌بندی؛ هوای فشرده چیست و چگونه در کمپرسور هوا تولید می‌شود؟

در پاسخ به این پرسش که هوای فشرده چیست و نحوه عملکرد آن در کمپرسور هوا چگونه است، باید گفت که هوای فشرده حاصل متراکم‌کردن هوای محیط و افزایش فشار آن با استفاده از یک کمپرسور است. این هوا پس از تراکم معمولاً از مراحل خنک‌کاری، جداسازی کندانس و در صورت نیاز تصفیه عبور می‌کند و سپس به مخزن یا شبکه مصرف منتقل می‌شود.

عملکرد صحیح سیستم هوای فشرده به هماهنگی میان کمپرسور، مخزن، فیلترها، درایر، تجهیزات تخلیه کندانس و شبکه توزیع وابسته است. بنابراین برای دستیابی به راندمان مناسب، تنها انتخاب یک کمپرسور قدرتمند کافی نیست و کل سیستم باید بر اساس نیاز واقعی صنعت طراحی و نگهداری شود.

.

سؤالات متداول

.

هوای فشرده چیست؟

هوای فشرده همان هوای محیط است که با کاهش حجم و افزایش فشار، به یک منبع قابل‌استفاده برای تجهیزات و فرآیندهای صنعتی تبدیل شده است.

.

کمپرسور چگونه هوا را فشرده می‌کند؟

کمپرسور با استفاده از مکانیزم‌هایی مانند روتورهای اسکرو، پیستون یا پروانه‌های دینامیکی، انرژی مکانیکی را به جریان هوا منتقل کرده و فشار آن را افزایش می‌دهد.

.

آیا هوای فشرده به درایر نیاز دارد؟

در بسیاری از کاربردهای صنعتی بله، زیرا هوای محیط حاوی بخار آب است و پس از تراکم، بخشی از این رطوبت می‌تواند به‌صورت کندانس در سیستم ظاهر شود. نوع درایر باید بر اساس نقطه شبنم موردنیاز انتخاب شود.

.

استاندارد مهم برای کیفیت هوای فشرده چیست؟

ISO 8573-1 یکی از مهم‌ترین استانداردها برای تعیین کلاس خلوص هوای فشرده از نظر ذرات جامد، آب و روغن است.

.

چگونه مصرف انرژی سیستم هوای فشرده را کاهش دهیم؟

رفع نشتی، جلوگیری از فشار بیش از نیاز، سرویس منظم کمپرسور، تمیز نگه‌داشتن فیلترها و کولرها و انتخاب کمپرسور متناسب با الگوی واقعی مصرف از مهم‌ترین روش‌های کاهش مصرف انرژی هستند.

.

منابع فنی

• ISO 8573-1 – Compressed air — Contaminants and purity classes
• ISO 1217 – Displacement compressors — Acceptance tests
• ISO 7183 – Compressed-air dryers — Specifications and testing
• ISO 5389 – Turbocompressors — Performance test code
• Atlas Copco – Technical Documentation for Compressed Air Systems
• Atlas Copco – Compressed Air and Compressor Technical Guides
• Compressed Air and Gas Institute (CAGI) – Compressed Air System Resources

.
