فیلتر کمپرسور اطلس کوپکو؛ آشنایی با فیلتر سپراتور و کاربرد آن

فیلتر کمپرسور یکی از قطعات مهم در سیستم‌های هوای فشرده است و نقش مهمی در محافظت از تجهیزات، حفظ کیفیت هوا و افزایش طول‌عمر قطعات دارد. در کمپرسورهای اسکرو روغنی، چند نوع فیلتر از جمله فیلتر هوا، فیلتر روغن و فیلتر سپراتور مورد استفاده قرار می‌گیرد و هرکدام وظیفه متفاوتی دارند. انتخاب صحیح و تعویض به‌موقع این قطعات می‌تواند از افت عملکرد کمپرسور و افزایش هزینه‌های تعمیر و نگهداری جلوگیری کند.

فیلتر کمپرسور اطلس کوپکو در مدل‌های مختلف، با توجه به طراحی دستگاه، ظرفیت کمپرسور و شرایط کاری انتخاب می‌شود. در این میان، فیلتر سپراتور یا جداکننده روغن یکی از قطعات مهم در کمپرسورهای اسکرو روغنی است؛ زیرا وظیفه اصلی آن جداکردن روغن از هوای فشرده خروجی از المنت کمپرسور و بازگرداندن روغن به مدار روغن‌کاری است.

فیلتر کمپرسور اطلس کوپکو چیست؟

فیلتر کمپرسور به مجموعه‌ای از تجهیزات فیلتراسیون گفته می‌شود که برای جلوگیری از ورود یا عبور آلاینده‌ها در بخش‌های مختلف کمپرسور مورد استفاده قرار می‌گیرند. نوع فیلتر موردنیاز به محل قرارگیری و وظیفه آن در سیستم بستگی دارد.

در یک کمپرسور اسکرو روغنی، فیلتر هوا برای جلوگیری از ورود گردوغبار و ذرات محیط به بخش تراکم استفاده می‌شود. فیلتر روغن نیز آلودگی‌ها و ذرات موجود در روغن را جذب می‌کند تا جریان روغن تمیز به سمت اجزای داخلی کمپرسور حرکت کند. فیلتر سپراتور وظیفه متفاوتی دارد و برای جداسازی روغن از هوای فشرده خروجی از المنت به کار می‌رود.

به همین دلیل، اصطلاح «فیلتر کمپرسور» تنها به یک قطعه خاص اشاره نمی‌کند و باید نوع فیلتر و محل استفاده آن در دستگاه مشخص باشد.

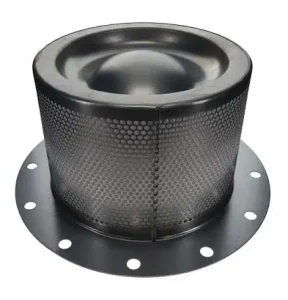

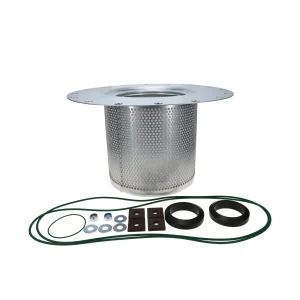

فیلتر سپراتور کمپرسور اطلس کوپکو چه وظیفه‌ای دارد؟

فیلتر سپراتور یا Oil Separator یکی از قطعات مهم کمپرسورهای اسکرو روغنی است. در فرایند تراکم، روغن برای روان‌کاری، خنک‌کاری و آب‌بندی روتورها وارد محفظه تراکم می‌شود. در نتیجه، هوای فشرده خروجی از المنت حاوی مقدار مشخصی ذرات و مه روغن است.

هوای حاوی روغن وارد مخزن جداکننده می‌شود و سپس جریان هوا از عنصر سپراتور عبور می‌کند. در این مرحله، قطرات بسیار ریز روغن به یکدیگر متصل شده و به قطرات بزرگ‌تر تبدیل می‌شوند. روغن جداشده در قسمت پایینی جمع شده و به مدار روغن کمپرسور بازمی‌گردد، درحالی‌که هوای فشرده با مقدار بسیار کمتری از روغن از سیستم خارج می‌شود.

بنابراین عملکرد صحیح سپراتور مستقیماً با میزان Oil Carryover یا روغن همراه هوای فشرده ارتباط دارد.

تفاوت فیلتر هوا، فیلتر روغن و فیلتر سپراتور

هر سه فیلتر در سیستم کمپرسور نقش متفاوتی دارند و نمی‌توان آن‌ها را جایگزین یکدیگر کرد.

فیلتر هوا در مسیر مکش قرار می‌گیرد و وظیفه آن جلوگیری از ورود گردوغبار و ذرات محیط به بخش تراکم است.

فیلتر روغن در مدار روغن‌کاری قرار دارد و ذرات، رسوبات و سایر آلودگی‌های موجود در روغن را جدا می‌کند. تمیزبودن روغن برای محافظت از روتورها، یاتاقان‌ها و سایر اجزای داخلی اهمیت دارد.

فیلتر سپراتور در کمپرسور اسکرو روغنی برای جداکردن روغن از هوای فشرده استفاده می‌شود. روغن جداشده دوباره به مدار کمپرسور بازمی‌گردد و هوای خروجی با میزان روغن کمتر وارد مسیر مصرف می‌شود.

شناخت این تفاوت‌ها هنگام خرید و سرویس فیلتر اهمیت زیادی دارد؛ زیرا استفاده از قطعه نامناسب می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد.

برای درک بهتر تفاوت میان فیلترهای مورد استفاده در کمپرسور، می‌توان وظیفه و محل استفاده هرکدام را به‌صورت زیر مقایسه کرد:

فیلتر سپراتور چگونه کار می‌کند؟

عملکرد سپراتور بر پایه جداسازی مه و قطرات روغن از جریان هوای فشرده است. پس از تراکم، مخلوط هوا و روغن وارد مخزن جداکننده می‌شود. بخش قابل‌توجهی از روغن در این مرحله جدا شده و سپس جریان هوا به سمت عنصر سپراتور هدایت می‌شود.

در داخل عنصر سپراتور، قطرات بسیار ریز روغن به قطرات بزرگ‌تر تبدیل می‌شوند. این قطرات در اثر فرایند جداسازی به قسمت پایین عنصر حرکت کرده و از طریق مسیر بازگشت روغن به مدار روغن‌کاری بازگردانده می‌شوند.

در نتیجه، سپراتور علاوه بر کاهش میزان روغن همراه هوا، به کاهش مصرف روغن کمپرسور نیز کمک می‌کند. شرکت اطلس کوپکو نیز عملکرد سپراتور را بر اساس کاهش Oil Carryover و بازگرداندن روغن جداشده به مدار کمپرسور توضیح می‌دهد.

چرا کیفیت فیلتر کمپرسور اهمیت دارد؟

فیلترها باید بتوانند آلودگی را با راندمان مناسب جدا کنند و در عین حال افت فشار زیادی در سیستم ایجاد نکنند. افزایش افت فشار فیلتر می‌تواند عملکرد کمپرسور را تحت تأثیر قرار دهد و در شرایط نامناسب باعث افزایش مصرف انرژی شود.

کیفیت فیلتر همچنین بر طول‌عمر قطعات داخلی تأثیر دارد. ورود گردوغبار به کمپرسور می‌تواند باعث افزایش سایش و آلودگی روغن شود. آلودگی روغن نیز ممکن است به اجزایی مانند روتورها و یاتاقان‌ها آسیب وارد کند.

به همین دلیل، انتخاب فیلتر باید بر اساس مدل دقیق کمپرسور، شرایط کاری، دبی هوا، فشار کاری و مشخصات فنی سازنده انجام شود.

علائم خرابی فیلتر سپراتور کمپرسور

خرابی یا گرفتگی سپراتور ممکن است با نشانه‌های مختلفی همراه باشد. برخی از مهم‌ترین موارد عبارت‌اند از:

• افزایش میزان روغن همراه هوای خروجی
• افزایش مصرف روغن کمپرسور
• افزایش اختلاف فشار در بخش سپراتور
• کاهش راندمان سیستم
• افزایش فشار یا اختلال در عملکرد مدار
• ایجاد آلودگی روغنی در خطوط هوای فشرده
• کاهش کیفیت هوای خروجی

البته این علائم همیشه به معنی خرابی خود سپراتور نیستند. وضعیت روغن، گرفتگی فیلتر روغن، مشکلات مدار برگشت روغن، شرایط کاری کمپرسور و دمای کاری نیز می‌توانند بر میزان روغن همراه هوا تأثیر بگذارند.

بنابراین پیش از تعویض سپراتور باید کل مدار روغن و هوای کمپرسور بررسی شود.

چه عواملی عمر فیلتر سپراتور را کاهش می‌دهند؟

طول‌عمر سپراتور به شرایط کاری کمپرسور وابسته است و نمی‌توان یک زمان ثابت را برای تمام مدل‌ها تعیین کرد. میزان آلودگی، کیفیت روغن، دمای کاری، شرایط محیطی و نحوه سرویس دستگاه از عوامل مؤثر بر عملکرد سپراتور هستند.

استفاده از روغن نامناسب یا روغنی که بیش از حد مجاز کار کرده است می‌تواند باعث ایجاد رسوب و آلودگی در سیستم شود. همچنین افزایش دمای کاری کمپرسور می‌تواند میزان روغن همراه هوا را افزایش دهد و فشار بیشتری به سیستم جداسازی وارد کند.

سرویس منظم و استفاده از قطعات متناسب با مدل کمپرسور می‌تواند به حفظ عملکرد مناسب سیستم کمک کند.

زمان تعویض فیلتر سپراتور کمپرسور

زمان تعویض سپراتور باید بر اساس دستورالعمل سرویس مدل دقیق کمپرسور، شرایط کاری و وضعیت واقعی قطعه تعیین شود. بنابراین اعلام یک عدد ثابت برای تمام کمپرسورهای اطلس کوپکو صحیح نیست.

در برنامه سرویس دوره‌ای معمولاً وضعیت فیلترها، روغن، اختلاف فشار و عملکرد کلی کمپرسور بررسی می‌شود. در صورت افزایش غیرعادی اختلاف فشار، افزایش Oil Carryover یا مشاهده علائم عملکرد نامناسب، سپراتور باید بررسی و در صورت نیاز تعویض شود.

همچنین هنگام انتخاب قطعه جایگزین باید شماره فنی سپراتور و مدل دقیق کمپرسور بررسی شود. در کاتالوگ قطعات اطلس کوپکو، سپراتورها بر اساس مدل و کاربردهای مختلف عرضه می‌شوند و شماره قطعه برای انتخاب صحیح اهمیت دارد.

انتخاب فیلتر کمپرسور اطلس کوپکو مناسب

برای انتخاب فیلتر مناسب، ابتدا باید مدل دقیق کمپرسور و شماره فنی قطعه مشخص شود. سپس مواردی مانند ظرفیت دستگاه، فشار کاری، نوع کمپرسور، شرایط محیطی و نوع روغن مورد استفاده بررسی شود.

در مورد سپراتور نیز تطبیق شماره فنی قطعه با مدل دستگاه اهمیت زیادی دارد. حتی اگر دو سپراتور از نظر ظاهری شبیه باشند، لزوماً عملکرد و مشخصات یکسانی ندارند.

استفاده از فیلتر مناسب می‌تواند به کاهش آلودگی، کنترل افت فشار و حفظ عملکرد سیستم کمک کند. شرکت اطلس کوپکو نیز بر طراحی فیلترها متناسب با کمپرسور و ایجاد تعادل میان راندمان فیلتراسیون، طول‌عمر و افت فشار تأکید دارد.

نقش فیلتر کمپرسور در کیفیت هوای فشرده

کیفیت هوای فشرده به مجموعه‌ای از تجهیزات تصفیه و شرایط عملکرد سیستم وابسته است. استاندارد ISO 8573-1 کیفیت هوای فشرده را از نظر آلاینده‌هایی مانند ذرات، آب و روغن طبقه‌بندی می‌کند. بنابراین در کاربردهای حساس نقش فیلتر کمپرسور مهم است، تنها انتخاب یک فیلتر مناسب کافی نیست و باید کل سیستم تولید و تصفیه هوای فشرده مورد بررسی قرار گیرد.

در کمپرسورهای روغنی، سپراتور یکی از اجزای مهم برای کاهش روغن همراه هوای خروجی است. پس از کمپرسور نیز ممکن است با توجه به کیفیت موردنیاز، از فیلترهای خطی، فیلترهای هم‌جوشی و سایر تجهیزات تصفیه استفاده شود.

نگهداری فیلترهای کمپرسور

نگهداری مناسب فیلترها بخشی از برنامه سرویس کمپرسور است. فیلتر هوا باید از نظر میزان آلودگی بررسی شود و فیلتر روغن نیز مطابق برنامه سرویس دستگاه تعویض شود.

در مورد سپراتور، بررسی علائم افزایش روغن همراه هوا و وضعیت عملکرد سیستم اهمیت دارد. همچنین تمیزبودن مسیرهای مرتبط با برگشت روغن و استفاده از روغن مناسب می‌تواند به عملکرد صحیح سیستم جداسازی کمک کند.

تعویض فیلتر تنها زمانی که کمپرسور دچار افت شدید عملکرد شده است، روش مناسبی برای نگهداری پیشگیرانه نیست. سرویس دوره‌ای می‌تواند احتمال خرابی‌های ناگهانی و توقف تولید را کاهش دهد.

اگر قصد خرید کمپرسور اطلس کوپکو را دارید می‌توانید از سایت اطلس کاسپین دیدن کرده و با مقایسه اطلس کوپکو با سایر برندها خریدی مطمئن داشته‌باشید.

فیلتر سپراتور در کمپرسورهای اسکرو روغنی

سپراتور در کمپرسورهای اسکرو روغنی اهمیت ویژه‌ای دارد؛ زیرا روغن در این نوع کمپرسورها در فرایند تراکم حضور دارد. روغن وظایفی مانند روان‌کاری، خنک‌کاری و آب‌بندی روتورها را انجام می‌دهد و پس از تراکم باید از هوای فشرده جدا شود.

به همین دلیل، عملکرد سپراتور تنها به کیفیت هوای خروجی مربوط نیست و با مصرف روغن، بازگشت روغن به مدار و عملکرد کلی کمپرسور نیز ارتباط دارد.

در صورت انتخاب نامناسب یا استفاده از سپراتور فرسوده، ممکن است مقدار روغن همراه هوا افزایش پیدا کند و مشکلاتی در شبکه هوای فشرده و تجهیزات مصرف‌کننده ایجاد شود.

استانداردهای مرتبط با فیلتر و کیفیت هوای فشرده

یکی از استانداردهای مهم در زمینه کیفیت هوای فشرده، استاندارد ISO 8573-1 است. این استاندارد کلاس‌های خلوص هوای فشرده را بر اساس آلاینده‌هایی مانند ذرات، آب و روغن مشخص می‌کند.

در کنار استانداردهای کیفیت هوا، مشخصات فنی سازنده نیز برای انتخاب فیلتر اهمیت دارد. در کمپرسورهای اطلس کوپکو باید مدل دقیق دستگاه، شماره فنی قطعه و شرایط کاری در زمان انتخاب فیلتر یا سپراتور بررسی شود.

سوالات متداول

فیلتر سپراتور کمپرسور چیست؟

فیلتر سپراتور یا جداکننده روغن قطعه‌ای است که در کمپرسورهای اسکرو روغنی برای جداسازی روغن از هوای فشرده استفاده می‌شود. روغن جداشده به مدار روغن کمپرسور بازمی‌گردد و هوای خروجی با میزان روغن کمتری از سیستم خارج می‌شود.

تفاوت فیلتر روغن و فیلتر سپراتور چیست؟

فیلتر روغن برای جداکردن آلودگی‌ها از روغن کمپرسور استفاده می‌شود، درحالی‌که فیلتر سپراتور وظیفه جداسازی روغن از هوای فشرده را بر عهده دارد.

فیلتر سپراتور کمپرسور چه زمانی باید تعویض شود؟

زمان تعویض به مدل کمپرسور، برنامه سرویس سازنده و شرایط کاری بستگی دارد. افزایش اختلاف فشار، افزایش روغن همراه هوای خروجی و تغییر عملکرد سیستم از مواردی هستند که می‌توانند نیاز به بررسی سپراتور را نشان دهند.

آیا هر فیلتر سپراتوری برای کمپرسور اطلس کوپکو مناسب است؟

خیر. شماره فنی، مدل کمپرسور، ظرفیت و مشخصات قطعه باید بررسی شود. شباهت ظاهری یا یکسان بودن ابعاد به‌تنهایی برای انتخاب سپراتور کافی نیست.

خرابی سپراتور چه تأثیری روی کمپرسور دارد؟

فرسودگی یا گرفتگی سپراتور می‌تواند باعث افزایش روغن همراه هوای خروجی، افزایش افت فشار و افزایش مصرف روغن شود. البته برای تشخیص علت مشکل باید وضعیت سایر بخش‌های مدار روغن و هوای کمپرسور نیز بررسی شود.

جمع‌بندی

فیلترهای کمپرسور نقش مهمی در حفظ عملکرد و افزایش طول‌عمر تجهیزات هوای فشرده دارند. در کمپرسورهای اسکرو روغنی، فیلتر هوا، فیلتر روغن و فیلتر سپراتور هرکدام وظیفه مشخصی دارند و عملکرد صحیح آن‌ها به شرایط کاری دستگاه وابسته است.

فیلتر سپراتور با جداکردن روغن از هوای فشرده، میزان Oil Carryover را کاهش می‌دهد و روغن جداشده را به مدار کمپرسور بازمی‌گرداند. به همین دلیل، سلامت سپراتور با کیفیت هوای خروجی، مصرف روغن و عملکرد کلی کمپرسور ارتباط دارد.

برای انتخاب و تعویض فیلتر کمپرسور اطلس کوپکو باید مدل دقیق دستگاه، شماره فنی قطعه، شرایط کاری و توصیه‌های سازنده بررسی شود. استفاده از قطعه متناسب و انجام سرویس دوره‌ای نیز می‌تواند به کاهش خرابی و حفظ راندمان سیستم کمک کند.

منابع فنی

1. Atlas Copco – Air Compressor Filters and Separators
2. Atlas Copco – Oil Separator Elements
3. Atlas Copco – Compressor Service and Parts Documentation
4. ISO 8573-1:2010 – Compressed Air – Contaminants and Purity Classes
5. Atlas Copco – Compressed Air and Oil Separation Technical Documentation
