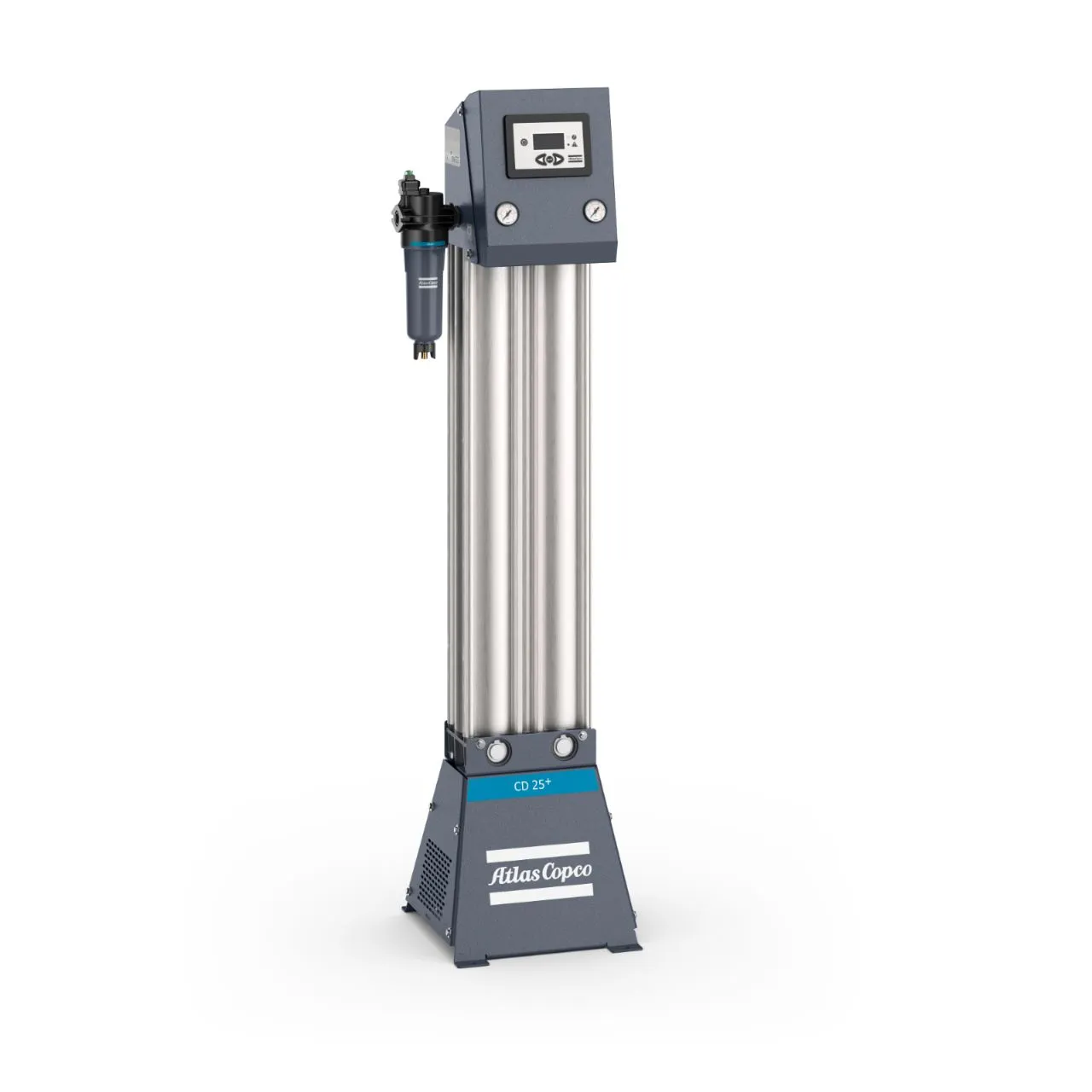

CD5+ 335+ Desiccant Air Dryers Atlas Copco

CD5+ 335+ Desiccant Air Dryers Atlas Copco - Post 3

بزرگنمایی تصویر

CD5+ 335+ Desiccant Air Dryers Atlas Copco

CD5+ 335+ Desiccant Air Dryers Atlas Copco – 1

چرا به هوای با کیفیت نیاز دارید

هوای فشرده حاوی روغن، ذرات جامد و بخار آب است. آنها با هم یک لجن ساینده، اغلب اسیدی و روغنی را تشکیل می دهند. بدون تصفیه هوا، این ترکیب کدر وارد سیستم هوای فشرده شما می‌شود، کار لوله‌ها را خورده می‌کند، به ابزارهای پنوماتیک آسیب می‌رساند و احتمالاً محصولات نهایی را به خطر می‌اندازد.

نیازهای خاص خود را برآورده کنید

خشک کن های خشک کن اطلس کوپکو کیفیت هوای مناسبی را برای کاربرد شما با نقاط شبنم فشار تا 70- درجه سانتی گراد/-100 درجه فارنهایت یا کلاس ISO [-:1:-] ارائه می دهند.

استانداردهای کیفی جدیدی را تعیین کنید

خشک کن های خشک کن اطلس کوپکو که طبق استاندارد ISO 7183:2007 تست شده اند، استانداردهای بین المللی برای خلوص هوای فشرده را برآورده می کنند و اغلب از آنها فراتر می روند.
به طور طبیعی، تمام خشک کن های ما از اجزای الکتریکی، کنترل ها و نمایشگرها محافظت کامل می کنند.

نصب آسان و فواصل نگهداری طولانی

خشک کن ها به لطف طراحی یکپارچه نوآورانه، ردپای کوچکی دارند. تحویل آماده برای استفاده، نصب و راه اندازی ساده است، و زمان توقف تولید پرهزینه را به حداقل می رساند.

کاهش هزینه های انرژی

خشک کن های خشک کن اطلس کوپکو دارای طیف وسیعی از ویژگی های صرفه جویی در انرژی هستند که اثر کربن شما را کاهش می دهد.
• افت فشار زیر 0.2 bar/2.9 psi هزینه های انرژی را کاهش می دهد.
• سنجش و کنترل نقطه شبنم مصرف انرژی را با بار واقعی خشک کن تنظیم می کند.
• نقطه شبنم قابل تنظیم به شما امکان می دهد خشک کن را با نیازهای واقعی خود تطبیق دهید.

CD5+ 335+ Desiccant Air Dryers Atlas Copco – 2

برای مقایسه اضافه کنید

افزودن به علاقه مندی

Categories: درایر, درایر دسیکانت

توضیحات

دسیکانت ایر درایر – جذبی CD5+ 335+ Desiccant Air Dryers Atlas Copco اطلس کوپکو

ایر درایر جذبی ( CD5+ 335+ Desiccant Air Dryers Atlas Copco ) اطلس کوپکو

+CD5+ 335

Type

°C

°F

ISO 8573-1

Class

l/s

m³/h

cfm

CD 9⁺

-70

-100

[2:1:2]

32.4

19.1

CD 12⁺	-70	-100	[2:1:2]	12	43.2	25.4
CD 15⁺	-70	-100	[2:1:2]	15	54	31.8
CD 18⁺	-70	-100	[2:1:2]	18	64.8	38.1
CD 25⁺	-70	-100	[2:1:2]	25	90	53
CD 35⁺	-70	-100	[2:1:2]	35	126	74
CD 45⁺	-70	-100	[2:1:2]	45	162	95
CD 55⁺	-70	-100	[2:1:2]	55	198	117
CD 65⁺	-70	-100	[2:1:2]	65	234	138
CD 90⁺	-70	-100	[2:1:2]	90	324	191
CD 110⁺	-70	-100	[2:1:2]	110	396	233
CD 130⁺	-70	-100	[2:1:2]	130	468	275
CD 165⁺	-70	-100	[2:1:2]	165	594	350
CD 195⁺	-70	-100	[2:1:2]	195	702	413
CD 5⁺	-40	-40	[2:2:2]	5.5	19.8	11.7
CD 10⁺	-40	-40	[2:2:2]	10	36	21.2
CD 15⁺	-40	-40	[2:2:2]	15	54	31.8
CD 20⁺	-40	-40	[2:2:2]	20	72	42.4
CD 25⁺	-40	-40	[2:2:2]	25	90	53.0
CD 30⁺	-40	-40	[2:2:2]	30	108	63.6
CD 40⁺	-40	-40	[2:2:2]	40	144	85
CD 55⁺	-40	-40	[2:2:2]	55	198	117
CD 65⁺	-40	-40	[2:2:2]	65	234	138
CD 85⁺	-40	-40	[2:2:2]	85	306	180
CD 105⁺	-40	-40	[2:2:2]	105	378	222
CD 125⁺	-40	-40	[2:2:2]	125	450	265
CD 170⁺	-40	-40	[2:2:2]	170	612	360
CD 190⁺	-40	-40	[2:2:2]	190	684	403
CD 250⁺	-40	-40	[2:2:2]	250	900	530
CD 335⁺	-40	-40	[2:2:2]	330	1188	699
CD 8⁺	-20	-5	[2:3:2]	8	28.8	17.0
CD 16⁺	-20	-5	[2:3:2]	16	57.6	33.9
CD 23⁺	-20	-5	[2:3:2]	23	82.8	48.7
CD 30⁺	-20	-5	[2:3:2]	30	108	63.6
CD 37⁺	-20	-5	[2:3:2]	37	133.2	78.4
CD 44⁺	-20	-5	[2:3:2]	44	158.4	93.2
CD 50⁺	-20	-5	[2:3:2]	50	180	106
CD 65⁺	-20	-5	[2:3:2]	65	234	138
CD 80⁺	-20	-5	[2:3:2]	80	288	170
CD 105⁺	-20	-5	[2:3:2]	105	378	222
CD 125⁺	-20	-5	[2:3:2]	125	450	265
CD 150⁺	-20	-5	[2:3:2]	150	540	318
CD 195⁺	-20	-5	[2:3:2]	195	702	413
CD 225⁺	-20	-5	[2:3:2]	225	810	477
CD 300⁺	-20	-5	[2:3:2]	300	1080	636

bar	psig 1.2	0.01 μm 0.01 ppm	1 μm DDp 15+	Inlet (G/NPT)	Outlet (G/NPT) 1/2″
0.085	psig 1.2	UD 15+	1 μm DDp 15+	1/2″	Outlet (G/NPT) 1/2″
0.13	1.9	UD 15+	DDp 15+	1/2″	1/2″
0.18	2.6	UD 15+	DDp 15+	1/2″	1/2″
0.22	3.2	UD 25+	DDp 25+	1/2″	1/2″
0.04	0.51	UD 25+	DDp 35+	1/2”	1/2”
0.07	1.06	UD 45+	DDp 35+	1”	1/2”
0.13	1.93	UD 45+	DDp 50+	1”	1”
0.04	0.62	UD 60+	DDp 70+	1”	1”
0.06	0.91	UD 100+	DDp 70+	1”	1”
0.13	1.93	UD 100+	DDp 130+	1”	1 1/2”
0.08	1.16	UD 140+	DDp 130+	1 1/2”	1 1/2”
0.12	1.78	UD 140+	DDp 130+	1 1/2”	1 1/2”
0.11	1.62	UD 180+	DDp 170+	1 1/2”	1 1/2”
0.16	2.26	UD 220+	DDp 210+	1 1/2”	1 1/2”
0.08	1.2	UD 7+	NA*	1/2″	1″
0.11	1.6	UD 15+	NA*	1/2″	1″
0.15	2.2	UD 15+	NA*	1/2″	1″
0.18	2.6	UD 25+	NA*	1/2″	1″
0.24	3.5	UD 25+	NA*	1/2″	1″
0.25	3.6	UD 45+	NA*	3/4″	1″
0.1	1.2	UD 45+	NA*	1”	1”
0.1	1.6	UD 60+	NA*	1”	1”
0.2	2.3	UD 60+	NA*	1”	1”
0.2	3.6	UD 100+	NA*	1”	1”
0.1	1.7	UD 100+	NA*	1”	1”
0.1	1.7	UD 140+	NA*	1 1/2”	1 1/2”
0.2	3.1	UD 180+	NA*	1 1/2”	1 1/2”
0.2	2.2	UD 180+	NA*	1 1/2”	1 1/2”
0.2	3.5	UD 310+	NA*	2”	2”
0.3	4.4	UD 310+	NA*	2”	2”
0.08	1.2	UD 15+	NA*	1/2″	1″
0.12	1.7	UD 25+	NA*	1/2″	1″
0.17	2.5	UD 25+	NA*	1/2″	1″
0.25	3.6	UD 45+	NA*	3/4″	1″
0.32	4.6	UD 45+	NA*	3/4″	1″
0.37	5.4	UD 45+	NA*	3/4″	1″
0.1	1.8	UD 45+	NA*	1”	1”
0.2	2.5	UD 60+	NA*	1”	1”
0.2	3.6	UD 60+	NA*	1”	1”
0.3	4.8	UD 100+	NA*	1”	1”
0.1	1.7	UD 100+	NA*	1 1/2”	1 1/2”
0.2	2.6	UD 140+	NA*	1 1/2”	1 1/2”
0.3	4.1	UD 180+	NA*	1 1/2”	1 1/2”
0.2	2.9	UD 180+	NA*	2”	2”

inch

lbs

400 x 365 x 1260

15.7 x 14.4 x 49.6

400 x 365 x 1415	15.7 x 14.4 x 55.7	50	111
400 x 365 x 1595	15.7 x 14.4 x 62.8	57	125
400 x 365 x 1755	15.7 x 14.4 x 69.1	63	139
394 x 807 x 1495	15.5 x 31.8 x 58.9	124	273
394 x 827 x 1495	15.5 x 32.6 x 58.9	135	298
394 x 847 x 1835	15.5 x 33.3 x 72.2	158	348
564 x 847 x 1495	22.2 x 33.3 x 58.9	208	459
564 x 877 x 1495	22.2 x 34.5 x 58.9	224	494
564 x 907 x 1835	22.2 x 35.7x 72.2	266	586
734 x 907 x 1495	28.9 x 35.7 x 58.9	320	705
734 x 907 x 1835	28.9 x 35.7 x 72.2	375	827
929 x 907 x 1835	36.6 x 35.7 x 72.2	477	1052
929 x 907 x 1835	36.6 x 35.7 x 72.2	477	1052
400 x 365 x 950	15.7 x 14.4 x 37.4	32	70
400 x 365 x 1105	15.7 x 14.4 x 43.5	37	81
400 x 365 x 1260	15.7 x 14.4 x 49.6	42	93
400 x 365 x 1415	15.7 x 14.4 x 55.7	47	105
400 x 365 x 1595	15.7 x 14.4 x 62.8	53	117
400 x 365 x 1755	15.7 x 14.4 x 69.1	59	131
394 x 904 x 1205	15.51 x 35.59 x 47.44	110	242
394 x 904 x 1495	15.51 x 35.59 x 58.86	140	308
394 x 904 x 1495	15.51 x 35.59 x 58.86	165	365
394 x 934 x 1835	15.51 x 36.77 x 72.24	165	363
564 x 934 x 1495	22.20 x 36.77 x 58.86	215	473
564 x 964 x 1495	22.20 x 37.95 x 58.86	234	515
564 x 964 x 1835	22.20 x 37.95 x 72.24	276	607
734 x 964 x 1495	28.90 x 37.95 x 58.86	331	728
734 x 1042 x 1835	28.90 x 41.02 x 72.24	389	856
929 x 1042 x 1835	36.57 x 41.02 x 72.24	500	1100
400 x 365 x 950	15.7 x 14.4 x 37.4	32	70
400 x 365 x 1105	15.7 x 14.4 x 43,5	37	81
400 x 365 x 1260	15.7 x 14.4 x 49.6	42	93
400 x 365 x 1415	15.7 x 14.4 x 55.7	47	105
400 x 365 x 1595	15.7 x 14.4 x 62.8	53	117
400 x 365 x 1755	15.7 x 14.4 x 69.1	59	131
394 x 904 x 1205	15.51 x 35.59 x 47.44	110	242
394 x 904 x 1495	15.51 x 35.59 x 58.86	128	282
394 x 934 x 1495	15.51 x 36.77 x 58.86	141	310
394 x 934 x 1835	15.51 x 36.77 x 72.24	165	363
564 x 964 x 1495	22.20 x 37.95 x 58.86	218	480
564 x 964 x 1495	22.20 x 37.95 x 58.86	234	515
564 x 964 x 1835	22.20 x 37.95 x 72.24	277	609
734 x 1042 x 1495	28.90 x 41.02 x 58.86	331	728

BD 100⁺-300⁺

Type

ISO 8573-1

Class

Inlet capacity FAD 7 bar(e)/100 psig

Pressure drop excluding filters

Filter size

Connection size inlet/outlet

Dimensions (L x W x H)

Weight

Pre-filter

After-filter

l/s

m³/h

cfm

bar(e)

psig

0.01 µm

0.01 ppm

1 µm

50Hz=G/PN16,

60Hz=NPT/DN

inch

lbs

CD 110⁺

[-:1:-] [-:2:-]

107

385

227

0.09

1.31

UD 140+

DDp 130+

1 1/2”

950 x 728 x 1695

37.5 x 28.7 x 66.7

340

750

CD 150⁺

[-:1:-] [-:2:-]

150

540

318

0.16

2.32

UD 180+

DDp 170+

1 1/2”

1089 x 848 x 1731

42.9 x 33.4 x 68.1

415

915

CD 185⁺

[-:1:-] [-:2:-]

185

666

392

0.10

1.45

UD 220+

DDp 210+

1 1/2”

1089 x 848 x 1731

42.9 x 33.4 x 68.1

445

981

CD 250⁺

[-:1:-] [-:2:-]

250

900

530

0.09

1.31

UD 310+

DDp 310+

2”

1106 x 960 x 1816

43.5 x 37.8 x 71.5

600

1323

CD 300⁺

[-:1:-] [-:2:-]

300

1080

636

0.10

1.45

UD 310+

DDp 310+

2”

1173 x 1116 x 1854

46.2 x 43.9 x 73.0

650

1433

+CD 110+ 300

Type

ISO 8573-1

Class

Inlet capacity FAD 7 bar(e)/100 psig

Pressure drop excluding filters

Filter size

Connection size inlet/outlet

Dimensions (L x W x H)

Weight

Pre-filter

After-filter

l/s

m³/h

cfm

bar(e)

psig

0.01 µm

0.01 ppm

1 µm

50Hz=G/PN16,

60Hz=NPT/DN

inch

lbs

CD 110⁺

[-:1:-] [-:2:-]

107

385

227

0.09

1.31

UD 140+

DDp 130+

1 1/2”

950 x 728 x 1695

37.5 x 28.7 x 66.7

340

750

CD 150⁺

[-:1:-] [-:2:-]

150

540

318

0.16

2.32

UD 180+

DDp 170+

1 1/2”

1089 x 848 x 1731

42.9 x 33.4 x 68.1

415

915

CD 185⁺

[-:1:-] [-:2:-]

185

666

392

0.10

1.45

UD 220+

DDp 210+

1 1/2”

1089 x 848 x 1731

42.9 x 33.4 x 68.1

445

981

CD 250⁺

[-:1:-] [-:2:-]

250

900

530

0.09

1.31

UD 310+

DDp 310+

2”

1106 x 960 x 1816

43.5 x 37.8 x 71.5

600

1323

CD 300⁺

[-:1:-] [-:2:-]

300

1080

636

0.10

1.45

UD 310+

DDp 310+

2”

1173 x 1116 x 1854

46.2 x 43.9 x 73.0

650

1433

CD 25-260

Type CD 25	Pressure dew point		ISO 8573- 1 Class	Inlet capacity FAD 7 bar(e)/ 100 psig			Pressure drop excluding filters		Filter size		Connection size inlet/outlet		Dimensions (L x W x H)		Weight
	Pressure dew point			Inlet capacity FAD 7 bar(e)/ 100 psig			Pressure drop excluding filters		Pre-filter	After- filter	Connection size inlet/outlet		Dimensions (L x W x H)		Weight
	°C	°F -40		l/s 25	m³/h	cfm 53	bar	psig 0.44	0.01 μm 0.01 ppm	1 μm DDp 25+	Inlet (G/NPT)	Outlet (G/NPT) 1/2″	mm	inch 15.8 x 24.4 x 42.1	kg	lbs 192
	-40	°F -40	[-:2:-]	l/s 25	90	cfm 53	0.03	psig 0.44	PD 25+	1 μm DDp 25+	1/2″	Outlet (G/NPT) 1/2″	401 x 620 x 1070	inch 15.8 x 24.4 x 42.1	87	lbs 192
CD 35	-40	-40	[-:2:-]	35	126	74	0.06	0.86	PD 45+	DDp 45+	1/2″	1/2″	401 x 620 x 1115	15.8 x 24.4 x 43.9	88	194
CD 45	-40	-40	[-:2:-]	45	162	95	0.11	1.55	PD 45+	DDp 45+	1/2″	1/2″	401 x 620 x 1285	15.8 x 24.4 x 50.6	99	218
CD 55	-40	-40	[-:2:-]	55	198	117	0.17	2.48	PD 65+	DDp 65+	1″	1″	401 x 620 x 1465	15.8 x 24.4 x 57.7	114	251
CD 65	-40	-40	[-:2:-]	65	234	138	0.25	3.64	PD 65+	DDp 65+	1″	1″	401 x 620 x 1615	15.8 x 24.4 x 63.6	124	273
CD 90	-40	-40	[-:2:-]	90	324	191	0.11	1.55	PD 90+	DDp 90+	1″	1″	571 x 620 x 1285	22.5 x 24.4 x 50.6	165	364
CD 110	-40	-40	[-:2:-]	110	396	233	0.17	2.48	PD 160+	DDp 160+	1 1/2″	1 1/2″	571 x 620 x 1465	22.5 x 24.4 x 57.7	197	434
CD 130	-40	-40	[-:2:-]	130	468	275	0.25	3.64	PD 160+	DDp 160+	1 1/2″	1 1/2″	571 x 620 x 1615	22.5 x 24.4 x 63.6	211	465
CD 165	-40	-40	[-:2:-]	165	594	350	0.45	6.48	PD 215+	DDp 215+	1 1/2″	1 1/2″	571 x 620 x 1695	22.5 x 24.4 x 66.7	245	540
CD 195	-40	-40	[-:2:-]	195	702	413	0.25	3.64	PD 215+	DDp 215+	1 1/2″	1 1/2″	738 x 620 x 1615	29.1 x 24.4 x 63.6	298	657
CD 260	-40	-40	[-:2:-]	260	936	551	0.49	7.16	PD 265+	DDp 265+	1 1/2″	1 1/2″	738 x 620 x 1915	29.1 x 24.4 x 75.4	328	723
CD 25	-20	-5	[-:3:-]	25	90	53	0.03	0.44	PD 25+	DDp 25+	1/2″	1/2″	401 x 620 x 1070	15.8 x 24.4 x 42.1	87	192
CD 35	-20	-5	[-:3:-]	35	126	74	0.06	0.86	PD 45+	DDp 45+	1/2″	1/2″	401 x 620 x 1070	15.8 x 24.4 x 42.1	87	192
CD 45	-20	-5	[-:3:-]	45	162	95	0.10	1.42	PD 45+	DDp 45+	1/2″	1/2″	401 x 620 x 1115	15.8 x 24.4 x 43.9	88	194
CD 55	-20	-5	[-:3:-]	55	198	117	0.16	2.31	PD 65+	DDp 65+	1″	1″	401 x 620 x 1285	15.8 x 24.4 x 50.6	99	218
CD 65	-20	-5	[-:3:-]	65	234	138	0.24	3.45	PD 65+	DDp 65+	1″	1″	401 x 620 x 1465	15.8 x 24.4 x 57.7	114	251
CD 90	-20	-5	[-:3:-]	90	324	191	0.48	6.99	PD 90+	DDp 90+	1″	1″	401 x 620 x 1615	15.8 x 24.4 x 63.6	124	273
CD 110	-20	-5	[-:3:-]	110	396	233	0.16	2.31	PD 160+	DDp 160+	1 1/2″	1 1/2″	571 x 620 x 1285	22.5 x 24.4 x 50.6	165	364
CD 130	-20	-5	[-:3:-]	130	468	275	0.24	3.45	PD 160+	DDp 160+	1 1/2″	1 1/2″	571 x 620 x 1465	22.5 x 24.4 x 57.7	197	434
CD 165	-20	-5	[-:3:-]	165	594	350	0.41	5.87	PD 215+	DDp 215+	1 1/2″	1 1/2″	571 x 620 x 1615	22.5 x 24.4 x 63.6	211	465
CD 195	-20	-5	[-:3:-]	195	702	413	0.24	3.45	PD 215+	DDp 215+	1 1/2″	1 1/2″	738 x 620 x 1465	29.1 x 24.4 x 57.7	273	602
CD 260	-20	-5	[-:3:-]	260	936	551	0.45	6.48	PD 265+	DDp 265+	1 1/2″	1 1/2″	738 x 620 x 1615	29.1 x 24.4 x 63.6	298	657

CD 1-1.5

Type

Pressure dew point

ISO 8573-

1 Class

Inlet capacity FAD 7 bar(e)/100 psig

Pressure drop excluding filters

Filter size

Connection size inlet/outlet

Dimensions (L x W x H)

Weight

Pre-filter

After- filter

°C

°F

-100

l/s

m³/h

cfm

2.1

bar

psig

0.31

0.01 μm

0.01 ppm

1 μm

DDp 7+

Inlet (G/NPT)

Outlet (G/NPT)

1/2″

inch

72. x 9.3 x 16.9

lbs

16.5

CD 1

-70

[2:1:2]

3.6

0.02

UD 7+

1/2″

182 x 237 x 428

7.5

CD 2

-70

-100

[2:1:2]

7.2

4.2

0.06

0.87

UD 7+

DDp 7+

1/2″

182 x 237 x 523

72. x 9.3 x 20.6

9.5

20.9

CD 3.5

-70

-100

[2:1:2]

3.5

12.6

7.4

0.12

1.74

UD 7+

DDp 7+

1/2″

182 x 237 x 673

72. x 9.3 x 26.5

12.5

27.5

CD 1.5

-40

[2:2:2]

1.5

5.4

3.2

0.04

0.55

UD 7+

DDp 7+

1/2″

182 x 237 x 428

72. x 9.3 x 16.9

7.5

16.5

CD 3

-40

[2:2:2]

10.8

6.4

0.12

1.81

UD 7+

DDp 7+

1/2″

182 x 237 x 523

72. x 9.3 x 20.6

9.5

20.9

CD 5

-40

[2:2:2]

4.5

16.2

9.5

0.18

2.61

UD 7+

DDp 7+

1/2″

182 x 237 x 673

72. x 9.3 x 26.5

12.5

27.5

تمامی محصولات شرکت اطلس کوپکو دارای پارت نامبر 10 رقمی می باشند . در صورتی که کد ده رقمی را در اختیار ندارید کافیست مدل کمپرسور و شماره سریال آن را برای ما ارسال کنید تا کارشناسان ما در سریعترین زمان ممکن شما را راهنمائی کنند.

شماره های تماس شرکت اطلس کاسپین ( کمپرسور یار ) تامین کننده محصولات اورجینال اطلس کوپکو در ایران :

۳۳۳۵۷۴۸۰ ۰۲۸

۰۹۱۲۲۰۰۰۲۶۴

۰۹۱۲۲۰۰۰۳۵۹

توضیحات تکمیلی

برند	اطلس کوپکو ( Atlas Copco )
نوع درایر	CD5+ 335+ Desiccant Air Dryers Atlas Copco
سری	+CD5+ 335

نظرات (0)

نقد و بررسی‌ها

هنوز بررسی‌ای ثبت نشده است.

اولین کسی باشید که دیدگاهی می نویسد “CD5+ 335+ Desiccant Air Dryers Atlas Copco”

Shipping & Delivery

CD5+ 335+ Desiccant Air Dryers Atlas Copco
