تجهیزات تست کیفیت هوای فشرده

کیفیت هوای فشرده یکی از عوامل مهم در عملکرد مطمئن تجهیزات صنعتی، سیستم‌های پنوماتیک و فرآیندهای تولید است. هوای فشرده در زمان تولید و انتقال می‌تواند به آلاینده‌هایی مانند ذرات جامد، آب، رطوبت، آئروسل روغن و بخارات روغن آلوده شود. به همین دلیل استفاده از تجهیزات تست کیفیت هوای فشرده برای اندازه‌گیری میزان آلاینده‌ها و بررسی کیفیت هوای مورد استفاده در صنایع اهمیت زیادی دارد.

صرفاً نصب کمپرسور، فیلتر و درایر نمی‌تواند تضمین کند که هوای خروجی همیشه در محدوده کیفیت مورد نیاز قرار دارد. عملکرد فیلترها و تجهیزات خشک‌کن ممکن است در طول زمان تغییر کند و شرایط کاری سیستم نیز بر کیفیت نهایی هوا تأثیرگذار باشد. به همین دلیل اندازه‌گیری و پایش کیفیت هوای فشرده باید بخشی از برنامه نگهداری و کنترل سیستم هوای فشرده باشد.

تجهیزات تست کیفیت هوای فشرده چیست؟

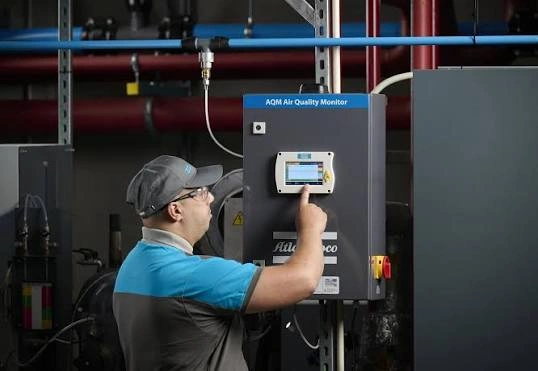

تجهیزات تست کیفیت هوای فشرده مجموعه‌ای از دستگاه‌ها و ابزارهای اندازه‌گیری هستند که برای شناسایی و اندازه‌گیری آلاینده‌های موجود در هوای فشرده استفاده می‌شوند. بسته به نوع دستگاه و روش آزمون، این تجهیزات می‌توانند میزان ذرات، رطوبت، نقطه شبنم، آئروسل روغن و بخارات روغن را بررسی کنند.

انتخاب تجهیزات مناسب به نوع کاربرد، حساسیت فرآیند تولید، فشار کاری، نوع کمپرسور، سیستم فیلتراسیون و کلاس خلوص مورد نیاز بستگی دارد. استاندارد ISO 8573-1:2010 کلاس‌های خلوص هوای فشرده را از نظر ذرات، آب و روغن مشخص می‌کند و به آلاینده‌های گازی و میکروبیولوژیکی نیز اشاره دارد.

اهمیت تست و اندازه گیری کیفیت هوای فشرده

اهمیت تصفیه هوای فشرده زمانی بهتر مشخص می‌شود که تأثیر آلاینده‌ها بر تجهیزات و فرآیند تولید در نظر گرفته شود. وجود رطوبت می‌تواند موجب خوردگی خطوط انتقال و تجهیزات شود. ذرات جامد می‌توانند باعث سایش و خرابی اجزای پنوماتیک شوند و روغن نیز در برخی کاربردها می‌تواند کیفیت محصول یا فرآیند را تحت تأثیر قرار دهد.

با استفاده از تجهیزات تست کیفیت هوای فشرده می‌توان عملکرد سیستم تصفیه را بررسی کرد و مشخص نمود که آیا هوای خروجی به کیفیت مورد نیاز فرآیند رسیده است یا خیر.

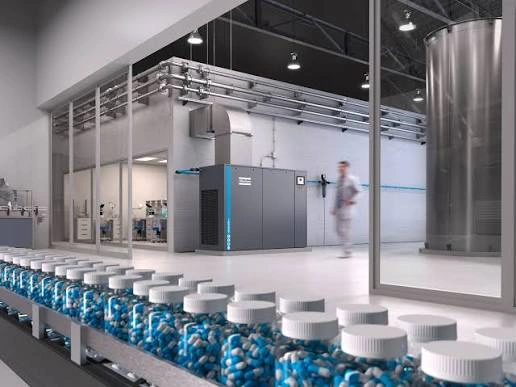

این موضوع در صنایع حساس مانند صنایع دارویی، غذایی، الکترونیک، رنگ و پوشش و تولید تجهیزات دقیق اهمیت بیشتری دارد؛ زیرا کیفیت هوای فشرده در این کاربردها می‌تواند مستقیماً با کیفیت محصول نهایی ارتباط داشته باشد.

انواع تجهیزات تست کیفیت هوای فشرده

دستگاه اندازه گیری ذرات هوای فشرده

ذرات جامد یکی از مهم‌ترین آلاینده‌های موجود در هوای فشرده هستند. دستگاه‌های اندازه‌گیری ذرات برای تعیین اندازه و غلظت ذرات موجود در جریان هوای فشرده مورد استفاده قرار می‌گیرند.

استاندارد ISO 8573-4:2019 روش نمونه‌برداری و راهنمای انتخاب تجهیزات مناسب برای تعیین اندازه و غلظت ذرات را ارائه می‌کند و روش‌های اندازه‌گیری آن برای تعیین کلاس‌های خلوص مطابق ISO 8573-1 کاربرد دارد.

تجهیزات اندازه گیری نقطه شبنم

رطوبت یکی از آلاینده‌های اصلی هوای فشرده است. برای کنترل میزان رطوبت معمولاً از تجهیزات اندازه‌گیری نقطه شبنم یا Dew Point استفاده می‌شود.

نقطه شبنم پایین‌تر به معنای میزان کمتر رطوبت در هوای فشرده است. بررسی نقطه شبنم می‌تواند برای ارزیابی عملکرد درایر و جلوگیری از ورود رطوبت بیش از حد به شبکه هوای فشرده مورد استفاده قرار گیرد.

تجهیزات تست روغن هوای فشرده

در کمپرسورهای روغنی، امکان ورود روغن به جریان هوای فشرده وجود دارد. فیلترهای کوالسینگ و سایر تجهیزات تصفیه برای کاهش میزان آئروسل روغن استفاده می‌شوند، اما برای اطمینان از عملکرد سیستم، اندازه‌گیری میزان روغن باقی‌مانده اهمیت دارد.

استاندارد ISO 12500-1:2007 روش آزمون فیلترهای کوالسینگ برای ارزیابی توانایی حذف آئروسل‌های روغن و همچنین بررسی افت فشار و غلظت روغن خروجی را مشخص می‌کند.

تجهیزات اندازه گیری بخارات روغن

بخارات روغن با آئروسل روغن تفاوت دارند و برای اندازه‌گیری آنها به روش‌های تخصصی نیاز است. استاندارد ISO 8573-5:2025 روش تعیین میزان بخارات روغن در هوای فشرده را بر اساس نمونه‌برداری تحت فشار و کروماتوگرافی گازی مشخص می‌کند.

بنابراین در کاربردهایی که هوای بسیار خالص مورد نیاز است، تنها بررسی ذرات و رطوبت کافی نیست و باید آلاینده‌های روغنی نیز متناسب با نیاز فرآیند بررسی شوند.

استانداردهای تست کیفیت هوای فشرده

استانداردهای بین‌المللی نقش مهمی در تعیین روش صحیح اندازه‌گیری و طبقه‌بندی کیفیت هوای فشرده دارند. مهم‌ترین استانداردهای مرتبط عبارت‌اند از:

ISO 8573-1: تعیین آلاینده‌ها و کلاس‌های خلوص هوای فشرده از نظر ذرات، آب و روغن.

ISO 8573-4:2019: روش اندازه‌گیری اندازه و غلظت ذرات موجود در هوای فشرده.

ISO 8573-5:2025: روش اندازه‌گیری بخارات روغن موجود در هوای فشرده.

ISO 8573-6:2003: روش‌های آزمون آلاینده‌های گازی موجود در هوای فشرده.

ISO 8573-7:2003: روش آزمون آلاینده‌های میکروبیولوژیکی زنده در هوای فشرده.

ISO 8573-8:2004: روش اندازه‌گیری غلظت جرمی ذرات جامد.

ISO 8573-9:2004: روش آزمون میزان آب مایع موجود در هوای فشرده.

همچنین استانداردهای سری ISO 12500 برای روش‌های آزمون فیلترهای هوای فشرده کاربرد دارند. برای مثال، ISO 12500-3:2009 روش ارزیابی حذف ذرات توسط فیلترهای هوای فشرده را مشخص می‌کند.

چه زمانی باید کیفیت هوای فشرده را تست کرد؟

آزمایش کیفیت هوای فشرده تنها برای زمان نصب تجهیزات جدید نیست. اندازه‌گیری دوره‌ای می‌تواند به شناسایی تغییرات عملکرد سیستم کمک کند. پس از نصب یا تعویض فیلترها، تعمیر کمپرسور، سرویس درایر، تغییر شرایط کاری یا مشاهده آلودگی در محل مصرف نیز می‌توان کیفیت هوا را بررسی کرد.

در صنایع حساس، تست دوره‌ای هوای فشرده می‌تواند بخشی از برنامه کنترل کیفیت و نگهداری تجهیزات باشد. در این شرایط، نتایج آزمایش باید ثبت و با الزامات کیفیت هوای مورد نیاز فرآیند مقایسه شوند.

چگونه تجهیزات تست کیفیت هوای فشرده مناسب را انتخاب کنیم؟

برای انتخاب تجهیزات مناسب ابتدا باید مشخص شود که چه آلاینده‌ای باید اندازه‌گیری شود. سپس محدوده اندازه‌گیری، فشار و دمای کاری، دقت مورد نیاز، روش نمونه‌برداری و استاندارد مرجع باید بررسی شود.

برای مثال، برای بررسی رطوبت از تجهیزات اندازه‌گیری نقطه شبنم، برای بررسی ذرات از شمارنده یا تجهیزات مناسب اندازه‌گیری ذرات و برای بررسی بخارات روغن از روش‌های آزمایشگاهی تخصصی استفاده می‌شود.

بنابراین انتخاب تجهیزات تست کیفیت هوای فشرده نباید صرفاً بر اساس قیمت یا نام دستگاه انجام شود؛ بلکه روش آزمون و قابلیت دستگاه باید با استاندارد و نیاز واقعی سیستم مطابقت داشته باشد.

جمع بندی

استفاده از تجهیزات تست کیفیت هوای فشرده امکان اندازه‌گیری و ارزیابی دقیق آلاینده‌های موجود در سیستم هوای فشرده را فراهم می‌کند. بررسی ذرات، رطوبت، نقطه شبنم، آئروسل روغن و بخارات روغن به واحدهای فنی و کنترل کیفیت کمک می‌کند تا عملکرد سیستم تصفیه را بهتر ارزیابی کنند.

در کنار استفاده از کمپرسور، فیلتر و درایر مناسب، اندازه‌گیری کیفیت هوا نیز اهمیت زیادی دارد. در واقع اهمیت تصفیه هوای فشرده زمانی به‌طور کامل مشخص می‌شود که کیفیت هوای مورد نیاز فرآیند بر اساس یک معیار مشخص اندازه‌گیری و کنترل شود.

انتخاب تجهیزات اندازه‌گیری باید بر اساس نوع آلاینده، کلاس خلوص مورد نیاز، شرایط کاری سیستم و استاندارد مربوطه انجام شود. استفاده صحیح از این تجهیزات می‌تواند نقش مهمی در کنترل کیفیت هوای فشرده، افزایش قابلیت اطمینان تجهیزات و کاهش ریسک آلودگی در فرآیندهای صنعتی داشته باشد.

سؤالات متداول:

تجهیزات تست کیفیت هوای فشرده چه مواردی را اندازه گیری می‌کنند؟

بسته به نوع تجهیزات، می‌توان ذرات، رطوبت و نقطه شبنم، آئروسل روغن، بخارات روغن و در کاربردهای تخصصی آلاینده‌های گازی یا میکروبیولوژیکی را اندازه‌گیری کرد.

مهم‌ترین استاندارد کیفیت هوای فشرده چیست؟

استاندارد ISO 8573-1 یکی از مهم‌ترین استانداردهای مرجع برای طبقه‌بندی کیفیت هوای فشرده از نظر ذرات، آب و روغن است. سایر بخش‌های سری ISO 8573 روش‌های اندازه‌گیری آلاینده‌های مختلف را مشخص می‌کنند.

آیا اندازه گیری نقطه شبنم برای کنترل کیفیت هوای فشرده کافی است؟

خیر. نقطه شبنم عمدتاً وضعیت رطوبت را نشان می‌دهد و نمی‌تواند میزان ذرات یا آلودگی روغنی را مشخص کند. برای ارزیابی کامل کیفیت هوا ممکن است به چند روش و تجهیزات اندازه‌گیری نیاز باشد.

چرا باید میزان ذرات هوای فشرده اندازه گیری شود؟

زیرا ذرات می‌توانند باعث سایش، گرفتگی و خرابی تجهیزات پنوماتیک و همچنین آلودگی فرآیند شوند. ISO 8573-4:2019 روش نمونه‌برداری و اندازه‌گیری اندازه و غلظت ذرات را مشخص می‌کند.

آیا فیلتر هوای فشرده نیاز به تست دارد؟

برای اطمینان از عملکرد سیستم، بررسی عملکرد فیلتر می‌تواند مفید باشد. استانداردهای سری ISO 12500 روش‌هایی برای ارزیابی عملکرد فیلترهای هوای فشرده در برابر آلاینده‌هایی مانند آئروسل روغن، بخارات روغن و ذرات ارائه می‌کنند.

اهمیت تصفیه هوای فشرده در صنایع چیست؟

اهمیت تصفیه هوای فشرده به دلیل تأثیر مستقیم کیفیت هوا بر تجهیزات، فرآیند تولید، محصول نهایی و هزینه‌های نگهداری است. حذف کنترل‌شده آلاینده‌ها و بررسی کیفیت هوا می‌تواند به افزایش قابلیت اطمینان سیستم و کاهش مشکلات ناشی از آلودگی کمک کند.

آیا کیفیت هوای فشرده باید به صورت دوره‌ای بررسی شود؟

بله. فاصله زمانی تست به نوع صنعت، حساسیت فرآیند، الزامات کیفی و شرایط سیستم بستگی دارد. در کاربردهای حساس، پایش دوره‌ای می‌تواند به شناسایی زودهنگام افت عملکرد تجهیزات تصفیه کمک کند.

منابع فنی

• سازمان بین‌المللی استانداردسازی (ISO)، استاندارد ISO 8573-1:2010 – Compressed air — Part 1: Contaminants and purity classes.

• سازمان بین‌المللی استانداردسازی (ISO)، استاندارد ISO 8573-4:2019 – Compressed air — Contaminant measurement — Part 4: Particle content.

• سازمان بین‌المللی استانداردسازی (ISO)، استاندارد ISO 8573-5:2025 – Compressed air — Contaminant measurement — Part 5: Oil vapour content.

• سازمان بین‌المللی استانداردسازی (ISO)، استاندارد ISO 12500-1:2007 – Filters for compressed air — Test methods — Part 1: Oil aerosols.

• سازمان بین‌المللی استانداردسازی (ISO)، استاندارد ISO 12500-2:2007 – Filters for compressed air — Test methods — Part 2: Oil vapours.

• سازمان بین‌المللی استانداردسازی (ISO)، استاندارد ISO 12500-3:2009 – Filters for compressed air — Test methods — Part 3: Particulates.
