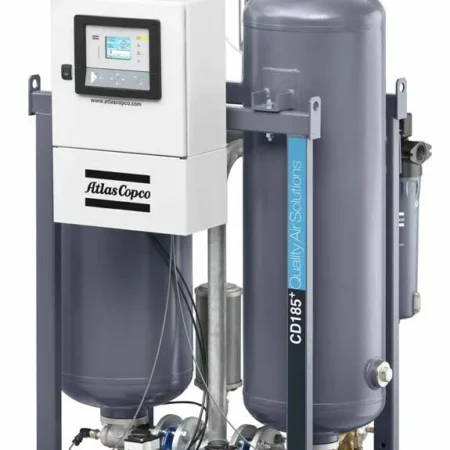

BD+CD+XD+ Twin Tower Desiccant Air Dryers Atlas Copco - 1

BD+CD+XD+ Twin Tower Desiccant Air Dryers Atlas Copco 2

بزرگنمایی تصویر

BD+CD+XD+ Twin Tower Desiccant Air Dryers Atlas Copco

BD+CD+XD+ Twin Tower Desiccant Air Dryers Atlas Copco – 2

حفاظت از شهرت و تولید شما :

هوای فشرده وارد شده به توری هوا همیشه 100% اشباع است. هنگامی که خنک می‌شود، این رطوبت متراکم می‌شود و باعث آسیب به سیستم هوا و محصولات نهایی می‌شود. حذف رطوبت از هوای فشرده با نقطه شبنم فشار (PDP) به اندازه‌ی پایین‌تر از -70 درجه سانتیگراد/-100 درجه فارنهایت، خشک کن‌های اطلس کوپکو از خرابی‌های سیستم، توقف تولید و تعمیرات پرهزینه جلوگیری می‌کنند.

بالاترین قابلیت اطمینان :

• نقطه شبنم فشار ثابت تا -70 درجه سانتیگراد/-100 درجه فارنهایت در شرایط بارگذاری 100 درصد. • طراحی ثابت و بادوام برای شیرهای سوئیچینگ به طور قابل توجهی عمر خشک‌کن را بهبود می‌بخشد. • سیستم کنترل و نظارت پیشرفته، کارایی تولید را تضمین می‌کند.

حداکثر بهره‌وری انرژی :

خشک‌کن‌های اطلس کوپکو دارای ویژگی‌های صرفه‌جویی در انرژی برای کاهش ردپای کربن شما هستند. افت فشار کم به پایین 0.2 bar/2.9 psi، هزینه‌های انرژی را کاهش می‌دهد. سنجش و کنترل نقطه شبنم، مصرف انرژی را با بار واقعی خشک‌کن تطبیق می‌دهد. نقطه تنظیم PDP قابل تنظیم به شما امکان می‌دهد خشک‌کن را با نیازهای واقعی خود تطبیق دهید.

نصب آسان و فواصل نگهداری طولانی:

خشک‌کن‌ها به لطف طراحی یکپارچه نوآورانه، ردپای کوچکی دارند. تحویل آماده برای استفاده، نصب و راه‌اندازی ساده است، و زمان توقف تولید پرهزینه را به حداقل می‌رساند.

آرامش خاطر شما را تضمین می‌کند :

همه اجزای داخلی به راحتی در دسترس هستند تا تعمیر و نگهداری تسهیل شود. استفاده از دریچه‌های خشک‌کننده و بادوام، فواصل نگهداری را فراتر از سه سال استاندارد افزایش می‌دهد.

BD+CD+XD+ Twin Tower Desiccant Air Dryers Atlas Copco – 3

برای مقایسه اضافه کنید

افزودن به علاقه مندی

Categories: درایر, درایر دسیکانت

توضیحات

دسیکانت ایر درایر – جذبی ( BD+CD+XD+ Twin Tower Desiccant Air Dryers ) اطلس کوپکو

ایر درایر جذبی ( BD+CD+XD+ Twin Tower Desiccant Air Dryers ) اطلس کوپکو

Heatless desiccant dryers

DRYER TYPE

Inlet flow FAD 7bar(e)/ 100 psig(1)

Pressure drop (excluding filters)

Inlet / outlet connections

Filter sizes (recommended)

l/s

m³/hr

cfm

bar

psi

50 Hz: G/ PN16

60 Hz: NPT/ DN

Pre-filters

After-filter

1 µm

0.1 ppm

0.01 µm

0.01 ppm

0.01 µm

0.01 ppm

1 µm

CD 1+

0.2

2.90

1/4″

N.A.

PD3

–

CD 1.5+	1.5	5	3	0.2	2.90	1/4″	N.A.	PD3	–
CD 2+	2	8	4	0.2	2.90	1/4″	N.A.	PD3	–
CD 2.5+	2.5	9	5	0.2	2.90	1/4″	N.A.	PD3	–
CD 3+	3	11	6	0.2	2.90	1/4″	N.A.	PD3	–
CD 5+	5	18	11	0.2	2.90	½”	N.A.	PD9	–
CD 7+	7	25	15	0.2	2.90	½”	N.A.	PD9	–
CD 10+	10	36	21	0.2	2.90	½”	N.A.	PD9	UD 9+
CD 12+	12	43	25	0.2	2.90	½”	N.A.	PD17	UD 15+
CD 17+	17	61	36	0.2	2.90	½”	N.A.	PD17	UD 15+
CD 22+	22	79	47	0.35	5.08	½”	N.A.	PD17	UD 25+
CD 25+	25	90	53	0.06	0.87	½”	DD32	PD32	UD 25+
CD 30+	30	108	64	0.085	1.23	½”	DD32	PD32	UD 45+

CD 35+	35	126	74	0.095	1.38	½”	DD32	PD32	UD 45+	DDp32
CD 50+	50	180	106	0.35	5.08	1″	DD60	PD60	UD 60+	DDp60
CD 60+	60	216	127	0.12	1.74	1″	DD60	PD60	UD 60+	DDp60
CD 70+	70	252	148	0.16	2.32	1″	DD60	PD60	UD 60+	DDp60
CD 80+	80	288	170	0.12	1.74	1½”	DD120	PD120	UD 100+	DDp120
CD 100+	100	360	212	0.35	5.08	1½”	DD120	PD120	UD 100+	DDp120

CD 145+	145	522	307	0.35	5.08	1½”	DD150	PD150	UD 140+	DDp150
CD 110+	110	396	233	0.12	1.74	1½”	DD120	PD120	UD 100+	DDp120
CD 150+	150	540	318	0.16	2.32	1½”	DD150	PD150	UD 140+	DDp150
CD 185+	185	666	392	0.2	2.90	1½”	DD175	PD175	UD 180+	DDp175
CD 250+	250	900	530	0.14	2.03	2″	DD280	PD280	UD 310+	DDp280
CD 300+	300	1080	636	0.19	2.76	2″	DD280	PD280	UD 310+	DDp280
CD 330+	330	1188	700	0.1	1.45	DN80	DD425+	PD425+	UD 425+	DDp425+
CD 400+	400	1440	848	0.1	1.45	DN80	DD425+	PD425+	UD 425+	DDp425+
CD 550+	550	1980	1166	0.1	1.45	DN80	DD550+	PD550+	UD 550+	DDp550+
CD 850+	850	3060	1802	0.1	1.45	DN100	DD850+	PD850+	UD 850+	DDp850+
CD 1100+	1100	3960	2332	0.1	1.45	DN100	DD1100+	PD1100+	UD 1100+	DDp1100+
CD 1400+	1400	5040	2968	0.11	1.60	DN125	DD1400+	PD1400+	UD 1400+	DDp1400+

Dimensions

Weight

lbs

106	172	540	7	4	21	7	15
106	172	590	7	4	23	8	17
106	172	720	7	4	28	9	19
106	172	830	7	4	32	10	22
106	172	855	7	4	33	11	24
149	295	640	11	6	25	19	41
149	295	730	11	6	28	22	48
149	295	875	11	6	34	25	55
149	295	1015	11	6	40	29	63
149	295	1270	11	6	50	35	77
149	295	1505	11	6	59	44	97
550	201	1233	21.7	7.9	48.5	50	110
550	201	1233	21.7	7.9	48.5	50	110

550	201	1478	21.7	7.9	58.2	60	132
550	201	1846	21.7	7.9	72.7	80	176
550	364	1233	21.7	14.3	48.5	100	220
550	364	1479	21.7	14.3	58.2	120	265
550	364	1846	21.7	14.3	72.7	160	353
550	364	1846	21.7	14.3	72.7	160	353

550	526	1846	21.7	20.7	72.7	240	529
950	728	1695	37.4	28.7	66.7	340	750
1089	848	1731	42.9	33.4	68.1	415	915
1089	848	1731	42.9	33.4	68.1	445	981
1106	960	1816	43.5	37.8	71.5	600	1323
1173	1116	1854	46.2	43.9	73.0	650	1433
1088	1776	2537	43	69.92	99.88	950	2109
1088	1776	2537	43	69.92	99.88	1030	2287
1091	1884	2592	43	74.17	102	1310	2908
1259	2359	2655	50	92.87	104.5	2120	4706
1259	2472	2637	50	97.32	103.8	2600	5772
1428	2693	2576	56	106	101.4	3700	8215

Blower purge desiccant dryers

DRYER TYPE

Inlet flow FAD 7bar(e)/

100 psig(1)

Average power consumption

Pressure drop (excluding filters)

Inlet / outlet connections

l/s

m³/hr

cfm

bar

psi

50 Hz: G/ PN16

60 Hz: NPT/ DN

Purge Cooling

BD 100+	100	360	212	2.2	2.97	0.2	2.9	1 1/2″
BD 150+	150	540	318	3.3	4.5	0.2	2.9	1 1/2″
BD 185+	185	666	392	3.5	4.7	0.2	2.9	1 1/2″
BD 250+	250	900	530	4.8	6.5	0.2	2.9	2″
BD 300+	300	1080	636	5.7	7.7	0.2	2.9	2″
BD 330+	330	1188	700	9.3	12.6	0.12	1.74	80
BD 400+	400	1440	848	10.2	13.8	0.12	1.74	80
BD 550+	550	1980	1166	12	16.2	0.12	1.74	80
BD 850+	850	3060	1802	17.1	23.1	0.12	1.74	100
BD 1100+	1100	3960	2332	24.2	32.7	0.12	1.74	100
BD 1400+	1400	5040	2968	33	44.55	0.1	1.45	150
BD 1800+	1800	6480	3816	39	52.65	0.16	2.32	150
BD 2200+	2200	7920	4664	55	74.25	0.22	3.19	150
BD 3000+	3000	10800	6360	69	93.15	0.18	2.61	150

Zero purge cooling

BD 330+	330	1188	700	8.6	11.6	0.12	1.74	80
BD 400+	400	1440	848	10.7	14.4	0.12	1.74	80
BD 550+	550	1980	1166	13.2	17.8	0.12	1.74	80
BD 850+	850	3060	1802	23.4	31.6	0.12	1.74	100
BD 1100+	1100	3960	2332	32.4	43.7	0.12	1.74	100
BD 1400+	1400	5040	2968	37	50.0	0.1	1.45	150
BD 1800+	1800	6480	3816	45	60.8	0.16	2.32	150
BD 2200+	2200	7920	4664	62	83.7	0.22	3.19	150
BD 3000+	3000	10800	6360	79	106.7	0.18	2.61	150

Filter sizes (recommended)

Dimensions

Weight

Pre-filters

After-filter

lbs

1 µm

0.1 ppm

0.01 µm

0.01 ppm

0.01 µm

0.01 ppm

1 µm

DD120	PD120	UD 100+	DDp120	1250	770	1720	49.2	30.3	68	640	1421
DD150	PD150	UD 140+	DDp150	1300	870	1770	51.2	34.3	70	680	1510
DD175	PD175	UD 180+	DDp175	1300	870	1770	51.2	34.3	70	710	1576
DD280	PD280	UD 310+	DDp280	1345	955	1816	53.0	37.6	71	775	1721
DD280	PD280	UD 310+	DDp280	1425	1010	1853	56.1	39.8	73	820	1821
DD425+	PD425+	UD 425+	DDp425+	1764	1024	2558	69.4	40.3	101	1190	2642
DD425+	PD425+	UD 425+	DDp425+	1764	1024	2558	69.4	40.3	101	1300	2886
DD550+	PD550+	UD 550+	DDp550+	1884	1024	2612	74.2	40.3	103	1620	3597
DD850+	PD850+	UD 850+	DDp850+	2359	1175	2702	92.9	46.3	106	2600	5773
DD1100+	PD1100+	UD 1100+	DDp1100+	2472	1175	2681	97.3	46.3	106	3040	6750
DD1400+	PD1400+	UD 1400+	DDp1400+	2720	2199	2548	107.1	86.6	100	4100	9103
DD1800+	PD1800+	UD 1800+	DDp1800+	2793	2199	2548	110.0	86.6	100	4700	10435
DD2200+	PD2200+	UD 2200+	DDp2200+	2993	2199	2548	117.8	86.6	100	5600	12433
DD3000+	PD3000+	UD 3000+	DDp3000+	3350	2417	2893	131.9	95.2	114	7600	16874

DD425+	PD425+	UD 425+	DDp425+	1764	1024	2558	69.4	40.3	101	1420	3153
DD425+	PD425+	UD 425+	DDp425	1764	1024	2558	69,4	40.3	101	1545	3430
DD550+	PD550+	UD 550+	DDp550+	1884	1024	2612	74.2	40.3	103	1910	4241
DD850+	PD850+	UD 850+	DDp850+	2359	1175	2702	92.9	46.3	106	2960	6572
DD1100+	PD1100+	UD 1100+	DDp1100+	2472	1175	2681	97.3	46.3	106	3490	7745
DD1400+	PD1400+	UD 1400+	DDp1400+	2720	2639	2548	107.1	103.9	100	4450	9880
DD1800+	PD1800+	UD 1800+	DDp1800+	2793	2663	2548	110.0	104.8	100	5050	11213
DD2200+	PD2200+	UD 2200+	DDp2200+	2993	2775	2548	117.8	109.3	100	5950	13211
DD3000+	PD3000+	UD 3000+	DDp3000+	3350	2923	2893	131.9	115.1	114	7950	17651

Heat of compression desiccant dryers

DRYER TYPE

Inlet flow FAD 7bar(e)/

100 psig(1)

Average power consumption

Pressure drop (excluding filters)

Inlet / outlet connections

Filter sizes (recommended)

l/s

m³/ hr

cfm

bar

psi

50 Hz: G/ PN16

60 Hz: NPT/ DN

After-filter

1 µm

0.1 ppm

XD 550+	550	1980	1166	3.4	4.59	0.39	5.655	80	DDp550+
XD 850+	850	3060	1802	5.1	6.9	0.39	5.655	100	DDp850+
XD 1100+	1100	3960	2332	6.5	8.8	0.39	5.655	100	DDp1100+
XD 1400+	1400	5040	2968	8.4	11.3	0.35	5.075	150	DDp1400+
XD 1800+	1800	6480	3816	10.8	14.6	0.35	5.075	150	DDp1800+
XD 2200+	2200	7920	4664	13.2	17.8	0.35	5.075	150	DDp2200+
XD 3000+	3000	10800	6360	18	24.3	0.35	5.075	200	DDp3000+
XD 3600+	3600	12960	7632	21.6	29.2	0.35	5.075	200	DDp4000+

Filter sizes (recommended)

Dimensions

Weight

After-filter

lbs

1 µm

0.1 ppm

DDp550+	1884	1589	2612	74.2	62.6	103	2196	4876
DDp850+	2359	1936	2752	92.9	76.2	108	3320	7371
DDp1100+	2473	1936	2734	97.4	76.2	108	3835	8515
DDp1400+	4120	2290	2556	162	90.2	101	5921	13146
DDp1800+	4120	2292	2560	162	90.2	101	6550	14543
DDp2200+	4120	2292	2680	162	90.2	105.51	7365	16353
DDp3000+	5617	2724	2866	221	107	112.83	9531	21162
DDp4000+	5617	2724	2866	221	107	112.83	10390	23069

تمامی محصولات شرکت اطلس کوپکو دارای پارت نامبر 10 رقمی می باشند . در صورتی که کد ده رقمی را در اختیار ندارید کافیست مدل کمپرسور و شماره سریال آن را برای ما ارسال کنید تا کارشناسان ما در سریعترین زمان ممکن شما را راهنمائی کنند.

شماره های تماس شرکت اطلس کاسپین ( کمپرسور یار ) تامین کننده محصولات اورجینال اطلس کوپکو در ایران :

۳۳۳۵۷۴۸۰ ۰۲۸

۰۹۱۲۲۰۰۰۲۶۴

۰۹۱۲۲۰۰۰۳۵۹

توضیحات تکمیلی

برند	اطلس کوپکو ( Atlas Copco )
نوع درایر	دسیکانت ایر درایر – جذبی ( BD+CD+XD+ Twin Tower Desiccant Air Dryers )
سری	BD+CD+XD+ Twin Tower Desiccant Air Dryers
