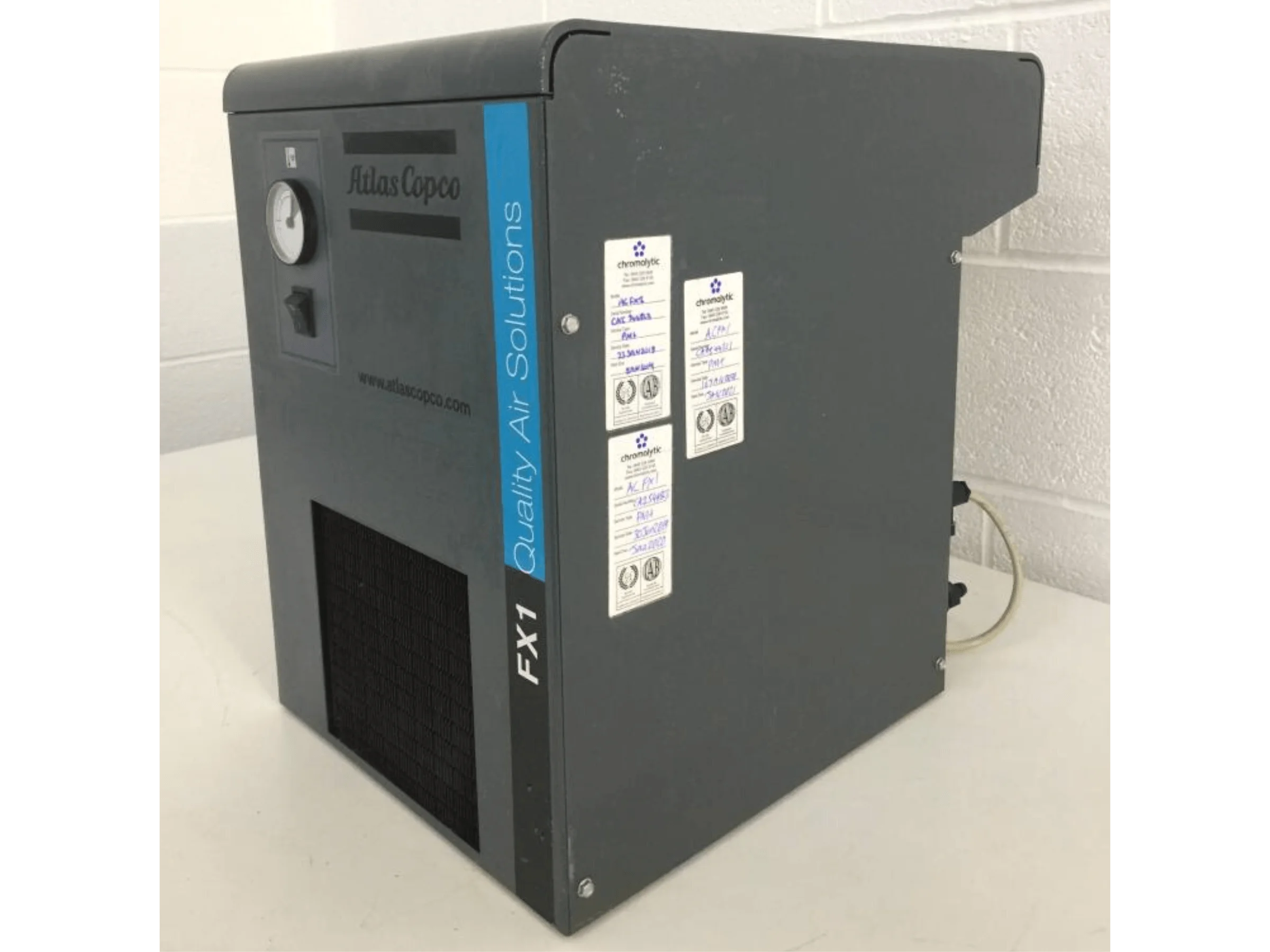

Refrigerant Air Dryers FX Series Atlas Copco FX1 – FX21

ایر درایر تبریدی ” یخچالی ” ( Refrigerant Air Dryers ) سری FX اطلس کوپکو

Refrigerant Air Dryers FX Series Atlas Copco FX1 – FX21 – 0

محلول فشرده و کارآمد هوای خشک :

خشک کن های تبریدی ( درایر یخچالی ) سری FX اطلس کوپکو سیستم هوای فشرده شما را در حالت بهینه نگه می دارند و رطوبت را به طور موثر و قابل اعتمادی از بین می برند. با نقطه شبنم فشار پایدار تا 7 درجه سانتیگراد، این خشک کن های فشرده با اکثر فناوری ها و کاربردهای کمپرسور سازگار هستند.

چرا به هوای با کیفیت نیاز دارید؟

هوای فشرده حاوی روغن، ذرات جامد و بخار آب است. آنها با هم یک لجن ساینده، اغلب اسیدی و روغنی را تشکیل می دهند. بدون تصفیه هوا، این ترکیب کدر وارد حالت فشرده می شود سیستم هوا، خوردگی کار لوله، آسیب رساندن به ابزارهای پنوماتیکی و احتمال به خطر انداختن محصولات نهایی.

هزینه کیفیت هوای ضعیف :

هزینه کیفیت هوای ضعیف هوای فشرده تصفیه نشده می تواند مشکلات و هزینه های قابل توجهی ایجاد کند
ابزارهای بادی شما قدرت کمتر، خرابی های بیشتر و در نهایت عمر کوتاه تری دارند.
مواد و محصولاتی که در تماس با هوای تصفیه نشده قرار می گیرند در معرض خطر آلودگی یا آسیب قرار می گیرند.
لوله های هوای فشرده به مرور زمان دچار خوردگی می شوند و منجر به نشتی می شود. به عنوان مثال، یک نشتی کوچک 3 میلی متری باعث تلفات 3.7 کیلووات در سال می شود. این به معنای اتلاف تخمینی 1800 یورو است.

Refrigerant Air Dryers FX Series Atlas Copco FX18

ATLAS COPCO FX: هوای خشک قابل اطمینان

برای جلوگیری از تراکم، هوای فشرده باید خشک شود. خشک کن تبریدی صنعتی Atlas Copco FX یک راه حل قابل اعتماد، مقرون به صرفه و آسان برای استفاده.

FX در 22 اندازه (7-1236 لیتر در ثانیه یا 14-2516 cfm) موجود است، نقطه شبنم فشاری تا 3+ را ارائه می دهد.

درجه سانتی گراد / + 37.4 درجه فارنهایت برای طیف گسترده ای از کاربردها و صنایع.

خشک کن را می توان در فشارهای مختلف استفاده کرد.

یک سیستم هوا با کیفیت کامل

اطلس کوپکو سیستم های هوای با کیفیت کاملی را ارائه می دهد که هوای تمیز و خشک را فراهم می کند که نیازهای عملیاتی شما را پشتیبانی می کند

دقت نقطه شبنم فشار

FX در طیف وسیعی از اندازه ها عرضه می شود (7-1236 l/s یا 14-2516 cfm) برای ارائه نقطه شبنم فشار ثابت تا 3+ درجه سانتیگراد/+37.4 درجه فارنهایت. استفاده آسان از صفحه نمایش دیجیتال، دقت را اندازه گیری می کند و نقطه شبنم فشار و عملکرد خشک کن را نظارت می کند.

صفحه نمایش دیجیتال

نقطه شبنم فشار: اندازه گیری دقیق و نظارت بصری.
وضعیت: کمپرسور مبرد و فن.
هشدارها: نقطه شبنم فشار بالا/کم و خرابی پروب.
هشدار خدمات.

قابل اعتماد

FX که مطابق با استانداردهای دقیق Atlas Copco ساخته شده است، از قطعات با کیفیت بالا و اندازه سخاوتمندانه ساخته شده است.

محیط های گرم

دمای بالای محیط می تواند تجهیزات شما را مورد آزمایش قرار دهد. محدوده FX چندین مدل دمای بالا را ارائه می دهد که عملکرد قابل اعتماد را در شرایط تا 46 درجه سانتیگراد / 115 درجه فارنهایت تضمین می کند.

صرفه جویی قابل توجه در هزینه

افزایش قابلیت اطمینان و طول عمر ابزار و تجهیزات.

کاهش نشت کار لوله و در نتیجه کاهش هزینه انرژی.

خرابی تجهیزات و وقفه های عملیاتی کمتر.

حداقل احتمال آسیب محصول در نتیجه انتقال رطوبت.

برای مقایسه اضافه کنید

افزودن به علاقه مندی

دسته: درایر, درایر تبریدی

توضیحات

ایر درایر تبریدی ” یخچالی ” ( Refrigerant Air Dryers ) سری FX اطلس کوپکو

ایر درایر تبریدی ” یخچالی ” ( Refrigerant Air Dryers ) سری FX1 – FX21 اطلس کوپکو

توجه : این سری در 2 نسخه 50Hz و 60Hz توسط شرکت اطلس کوپکو تولید شده است.

در جداول پایین به این موضوع دقت فرمایید.

TECHNICAL SPECIFICATIONS 50 Hz

FX REFRIGERANT DRYER RANGE 50 Hz

Model	Outlet pressure dew point +5 °C/41 °F				Outlet pressure dew point +3 °C/37 °F				Maximum working pressure
	Inlet capacity		Pressure drop		Inlet capacity		Pressure drop		Maximum working pressure
	l/s	cfm	bar	psi	l/s	cfm	bar	psi	bar	psi
FX 1	7	14	0.20	2.88	6	13	0.15	2.18	16	232
FX 2	12	24	0.33	4.79	10	21	0.25	3.63	16	232
FX 3	16	35	0.33	4.79	14	30	0.25	3.63	16	232
FX 4	23	49	0.33	4.79	20	42	0.25	3.63	16	232
FX 5	35	74	0.40	5.75	30	64	0.30	4.35	16	232
FX 6	45	95	0.42	6.14	39	83	0.32	4.64	13	189
FX 7	58	122	0.50	7.29	50	106	0.38	5.51	13	189
FX 8	69	146	0.24	3.45	60	127	0.18	2.61	13	189
FX 9	79	167	0.33	4.79	68	144	0.25	3.63	13	189
FX 10	100	211	0.24	3.45	87	184	0.18	2.61	13	189
FX 11	125	264	0.26	3.84	108	229	0.20	2.90	13	189
FX 12	148	313	0.36	5.18	128	271	0.27	3.92	13	189
FX 13	192	407	0.33	4.79	167	354	0.25	3.63	13	189
FX 14	230	488	0.40	5.80	200	424	0.30	4.35	13	189
FX 15	288	611	0.40	5.80	250	530	0.30	4.35	13	189
FX 16	345	731	0.40	5.80	300	636	0.30	4.35	13	189
FX 17	424	899	0.28	4.07	400	848	0.25	3.63	13	189
FX 18	530	1124	0.34	4.89	500	1060	0.30	4.35	13	189
FX 19	618	1310	0.39	5.70	583	1236	0.35	5.08	13	189
FX 19.5	795	1685	0,28	4.07	750	1527	0,25	3.63	13	189
FX 20	883	1872	0.34	4.89	833	1766	0.30	4.35	13	189
FX 21	1236	2516	0.28	4.07	1166	2374	0.25	3.63	13	189

Electrical supply	Dimensions						Weight		Compressed air connections
	Length		Width		Height		Weight
	mm	inch	mm	inch	mm	inch	kg	lb
230/1/50Hz	500	19.69	350	13.78	484	19.06	19	42	3/4” M
230/1/50Hz	500	19.69	350	13.78	484	19.06	19	42	3/4” M
230/1/50Hz	500	19.69	350	13.78	484	19.06	20	44	3/4” M
230/1/50Hz	500	19.69	350	13.78	484	19.06	25	55	3/4” M
230/1/50Hz	500	19.69	350	13.78	484	19.06	27	60	3/4” M
230/1/50Hz	500	19.69	370	14.57	804	31.65	51	112	1” F
230/1/50Hz	500	19.69	370	14.57	804	31.65	51	112	1” F
230/1/50Hz	560	22.05	460	18.11	829	32.64	61	135	1 1/2” F
230/1/50Hz	560	22.05	460	18.11	829	32.64	68	150	1 1/2” F
230/1/50Hz	560	22.05	460	18.11	829	32.64	73	161	1 1/2” F
230/1/50Hz	560	22.05	580	22.83	939	36.97	90	198	1 1/2” F
230/1/50Hz	560	22.05	580	22.83	939	36.97	90	198	1 1/2” F
400/3/50Hz	898	35.35	735	28.94	1002	39.45	128	282	2” F
400/3/50Hz	898	35.35	735	28.94	1002	39.45	146	322	2” F
400/3/50Hz	898	35.35	735	28.94	1002	39.45	158	348	2” F
400/3/50Hz	898	35.35	735	28.94	1002	39.45	185	408	2” F
400/3/50Hz	1082	42.59	1020	40.15	1560	61.41	325	717	3” F
400/3/50Hz	1082	42.59	1020	40.15	1560	61.41	335	739	3” F
400/3/50Hz	1082	42.59	1020	40.15	1560	61.41	350	772	3” F
400/3/50Hz	1123	44,2	1020	40.15	1560	61.41	380	838	Flanged DN 125
400/3/50Hz	2099	82.6	1020	40.15	1560	61.41	550	1213	Flanged DN 125
400/3/50Hz	2099	82.6	1020	40.15	1560	61.41	600	1323	Flanged DN 125

TECHNICAL SPECIFICATIONS 60 Hz

FX REFRIGERANT DRYER RANGE 60 Hz

Model	Outlet pressure dew point +5 °C/41 °F				Outlet pressure dew point +3 °C/37 °F				Maximum working pressure
	Inlet capacity		Pressure drop		Inlet capacity		Pressure drop		Maximum working pressure
	l/s	cfm	bar	psi	l/s	cfm	bar	psi	bar	psi
FX 1	7	14	0.20	2.88	6	13	0.15	2.18	16	232
FX 2	12	24	0.33	4.79	10	21	0.25	3.63	16	232
FX 3	16	35	0.33	4.79	14	30	0.25	3.63	16	232
FX 4	23	49	0.33	4.79	20	42	0.25	3.63	16	232
FX 5	35	74	0.40	5.75	30	64	0.30	4.35	16	232
FX 6	45	95	0.42	6.14	39	83	0.32	4.64	13	189
FX 7	58	122	0.50	7.29	50	106	0.38	5.51	13	189
FX 8	69	146	0.24	3.45	60	127	0.18	2.61	13	189
FX 9	79	167	0.33	4.79	68	144	0.25	3.63	13	189
FX 10	100	211	0.24	3.45	87	184	0.18	2.61	13	189
FX 11	125	264	0.26	3.84	108	229	0.20	2.90	13	189
FX 12	148	313	0.36	5.18	128	271	0.27	3.92	13	189
FX 13	192	407	0.26	3.77	167	354	0.20	2.90	13	189
FX 14	230	488	0.33	4.79	200	424	0.25	3.63	13	189
FX 15	288	611	0.46	6.67	250	530	0.35	5.08	13	189
FX 16	345	731	0.46	6.67	300	636	0.35	5.08	13	189
FX 17	424	899	0.28	4.07	400	848	0.25	3.63	13	189
FX 18	530	1124	0.34	4.89	500	1060	0.30	4.35	13	189
FX 19	618	1310	0.39	5.70	583	1236	0.35	5.08	13	189
FX 19.5	795	1685	0,28	4.07	750	1527	0,25	3.63	13	189
FX 20	883	1872	0.34	4.89	833	1766	0.30	4.35	13	189
FX 21	1187	2516	0.28	4.07	1120	2374	0.25	3.63	13	189

Electrical supply	Dimensions						Weight
	Length		Width		Height		Weight
	mm	inch	mm	inch	mm	inch	kg	lb
115-230/1/60Hz	500	19.7	350	13.8	484	19.1	19	42
115-230/1/60Hz	500	19.7	350	13.8	484	19.1	19	42
115-230/1/60Hz	500	19.7	350	13.8	484	19.1	20	44
115-230/1/60Hz	500	19.7	350	13.8	484	19.1	25	55
115-230/1/60Hz	500	19.7	350	13.8	484	19.1	27	60
115-230/1/60Hz	500	19.7	370	14.6	804	31.7	51	112
115-230/1/60Hz	500	19.7	370	14.6	804	31.7	51	112
115-230/1/60Hz	560	22.0	460	18.1	829	32.6	61	135
115-230/1/60Hz	560	22.0	460	18.1	829	32.6	68	150
115-230/1/60Hz	560	22.0	460	18.1	829	32.6	73	161
230/1/60Hz	560	22.0	580	22.8	939	37.0	90	198
230/1/60Hz	560	22.0	580	22.8	939	37.0	90	198
460/3/60Hz	898	35.35	735	28.9	1002	36.4	173	381
460/3/60Hz	898	35.35	735	28.9	1002	36.4	178	392
460/3/60Hz	898	35.35	735	28.9	1002	36.4	183	404
460/3/60Hz	898	35.35	735	28.9	1002	36.4	183	404
460/3/60Hz	1082	42.59	1020	40.15	1560	61.41	325	717
460/3/60Hz	1082	42.59	1020	40.15	1560	61.41	335	739
460/3/60Hz	1082	42.59	1020	40.15	1560	61.41	350	772
460/3/60Hz	1123	44,2	1020	40.15	1560	61.41	380	838
460/3/60Hz	2099	82.6	1020	40.15	1560	61.41	550	1213
460/3/60Hz	2099	82.6	1020	40.15	1560	61.41	600	1323

Refrigerant Air Dryers F Series Atlas Copco FX1 – FX2 – FX3 – FX4 – FX5 – FX6 – FX7 – FX8 – FX9 – FX10 – FX11 – FX12 – FX13 – FX14 – FX15 – FX16 –

FX17 – FX18 – FX19 – FX19.5 – FX20 – FX21

تمامی محصولات شرکت اطلس کوپکو دارای پارت نامبر 10 رقمی می باشند . در صورتی که کد ده رقمی را در اختیار ندارید کافیست مدل کمپرسور و شماره سریال آن را برای ما ارسال کنید تا کارشناسان ما در سریعترین زمان ممکن شما را راهنمائی کنند.

شماره های تماس شرکت اطلس کاسپین ( کمپرسور یار ) تامین کننده محصولات اورجینال اطلس کوپکو در ایران :

۳۳۳۵۷۴۸۰ ۰۲۸

۰۹۱۲۲۰۰۰۲۶۴

۰۹۱۲۲۰۰۰۳۵۹

توضیحات تکمیلی

برند	اطلس کوپکو ( Atlas Copco )
نوع درایر	ایر درایر تبریدی " یخچالی " ( Refrigerant Air Dryers )
سری	FX در 2 مدل 50Hz و 60Hz
مدل ها	FX 1 – FX 2 – FX 3 – FX 4 – FX 5 – FX 6 – FX 7 – FX 8 – FX 9- FX 10 – FX 11 – FX 12 – FX 13 – FX 14 – FX 15 – FX 16 – FX 17 – FX 18 – FX 19 FX 20 – FX 19.5 – FX 21 هر 2 مدل 50Hz , 60Hz
